Zlepšení odhadu energie fermionského mřížkového modelu pomocí SQD

V tomto tutoriálu implementujeme Qiskit pattern, který ukazuje, jak post-procesovat zašuměné kvantové vzorky za účelem nalezení aproximace základního stavu fermionského mřížkového Hamiltoniánu známého jako model jedné nečistoty Andersonova typu (single-impurity Anderson model). Budeme následovat přístup kvantové diagonalizace založené na vzorcích (sample-based quantum diagonalization) pro zpracování vzorků odebraných ze sady 16-qubitových stavů Krylovovy báze přes rostoucí časové intervaly. Tyto stavy jsou realizovány na kvantovém zařízení pomocí Trotterizace časového vývoje. Aby byl zohledněn vliv kvantového šumu, je použita technika obnovy konfigurací (configuration recovery). Za předpokladu dobrého počátečního stavu a řídkosti základního stavu je prokázáno, že tento přístup konverguje efektivně.

Pattern lze popsat ve čtyřech krocích:

1. Krok 1: Mapování na kvantový problém
   • Vygeneruj sadu stavů Krylovovy báze (tj. Trotterizované obvody časového vývoje) přes rostoucí časové intervaly pro odhad základního stavu
2. Krok 2: Optimalizace problému
   • Transpiluj obvody pro Backend
3. Krok 3: Provedení experimentů
   • Odeber vzorky z obvodů pomocí primitiva Sampler
4. Krok 4: Post-procesování výsledků
   • Samokonsistentní smyčka obnovy konfigurací
     • Post-procesuj celou sadu vzorků bitových řetězců s využitím předchozí znalosti počtu částic a průměrné obsazenosti orbitalů vypočítané v posledních iteraci
     • Pravděpodobnostně vytváří dávky podvzorků z obnovených bitových řetězců
     • Projektuj a diagonalizuj fermionský mřížkový Hamiltonián přes každý vzorkovaný podprostor
     • Ulož minimální energii základního stavu nalezenou přes všechny dávky a aktualizuj průměrnou obsazenost orbitalů

Krok 1: Mapování problému na kvantový Circuit

Nejprve vytvoříme jednočásticové a dvoučásticové Hamiltoniány popisující jednorozměrný model jedné nečistoty Andersonova typu (SIAM) se 7 vazebnými místy (8 elektronů v 8 orbitalech). Tento model se používá k popisu magnetických nečistot zabudovaných v kovech.

Poté vytvoříme 16-qubitové Trotterovy obvody použité k vygenerování kvantového Krylovova podprostoru.

# Added by doQumentation — required packages for this notebook
!pip install -q ffsim matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

import numpy as np

n_bath = 7  # number of bath sites

V = 1  # hybridization amplitude
t = 1  # bath hopping amplitude
U = 10  # Impurity onsite repulsion
eps = -U / 2  # Chemical potential for the impurity

# Place the impurity on the first qubit
impurity_index = 0

# One body matrix elements in the "position" basis
h1e = -t * np.diag(np.ones(n_bath), k=1) - t * np.diag(np.ones(n_bath), k=-1)
h1e[impurity_index, impurity_index + 1] = -V
h1e[impurity_index + 1, impurity_index] = -V
h1e[impurity_index, impurity_index] = eps

# Two body matrix elements in the "position" basis
h2e = np.zeros((n_bath + 1, n_bath + 1, n_bath + 1, n_bath + 1))
h2e[impurity_index, impurity_index, impurity_index, impurity_index] = U

Dále vygenerujeme kvantový Krylovův podprostor pomocí sady Trotterizovaných kvantových obvodů. Zde vytváříme pomocné funkce pro generování počátečního (referenčního) stavu a také pro časový vývoj jednočásticové a dvoučásticové části Hamiltoniánu. Podrobnější popis tohoto modelu a způsobu návrhu obvodů najdeš v článku.

import ffsim
import scipy
from qiskit import QuantumCircuit, QuantumRegister
from qiskit.circuit.library import CPhaseGate, XGate, XXPlusYYGate

n_modes = n_bath + 1
nelec = (n_modes // 2, n_modes // 2)

dt = 0.2
Utar = scipy.linalg.expm(-1j * dt * h1e)

# The reference state
def initial_state(q_circuit, norb, nocc):
    """Prepare an initial state."""
    for i in range(nocc):
        q_circuit.append(XGate(), [i])
        q_circuit.append(XGate(), [norb + i])
    rot = XXPlusYYGate(np.pi / 2, -np.pi / 2)

    for i in range(3):
        for j in range(nocc - i - 1, nocc + i, 2):
            q_circuit.append(rot, [j, j + 1])
            q_circuit.append(rot, [norb + j, norb + j + 1])
    q_circuit.append(rot, [j + 1, j + 2])
    q_circuit.append(rot, [norb + j + 1, norb + j + 2])

# The one-body time evolution
free_fermion_evolution = ffsim.qiskit.OrbitalRotationJW(n_modes, Utar)

# The two-body time evolution
def append_diagonal_evolution(dt, U, impurity_qubit, num_orb, q_circuit):
    """Append two-body time evolution to a quantum circuit."""
    if U != 0:
        q_circuit.append(
            CPhaseGate(-dt / 2 * U),
            [impurity_qubit, impurity_qubit + num_orb],
        )

Vygeneruj d časově vyvinutých stavů, které specifikují kvantový Krylovův podprostor. Zde jsme zvolili d=8. Chyba ze vzorkování stavů Krylovovy báze konverguje s rostoucím d. Všimni si, že specifika tohoto problému umožňují efektivní kompilaci jednočásticového vývoje pomocí OrbitalRotationJW; obecně by však bylo možné použít Qiskitův PauliEvolutionGate pro implementaci Trotterizovaného časového vývoje celého Hamiltoniánu.

# Generate the initial state
qubits = QuantumRegister(2 * n_modes, name="q")
init_state = QuantumCircuit(qubits)
initial_state(init_state, n_modes, n_modes // 2)
init_state.draw("mpl", scale=0.4, fold=-1)

d = 8  # Number of Krylov basis states
circuits = []
for i in range(d):
    circ = init_state.copy()
    circuits.append(circ)
    for _ in range(i):
        append_diagonal_evolution(dt, U, impurity_index, n_modes, circ)
        circ.append(free_fermion_evolution, qubits)
        append_diagonal_evolution(dt, U, impurity_index, n_modes, circ)
    circ.measure_all()

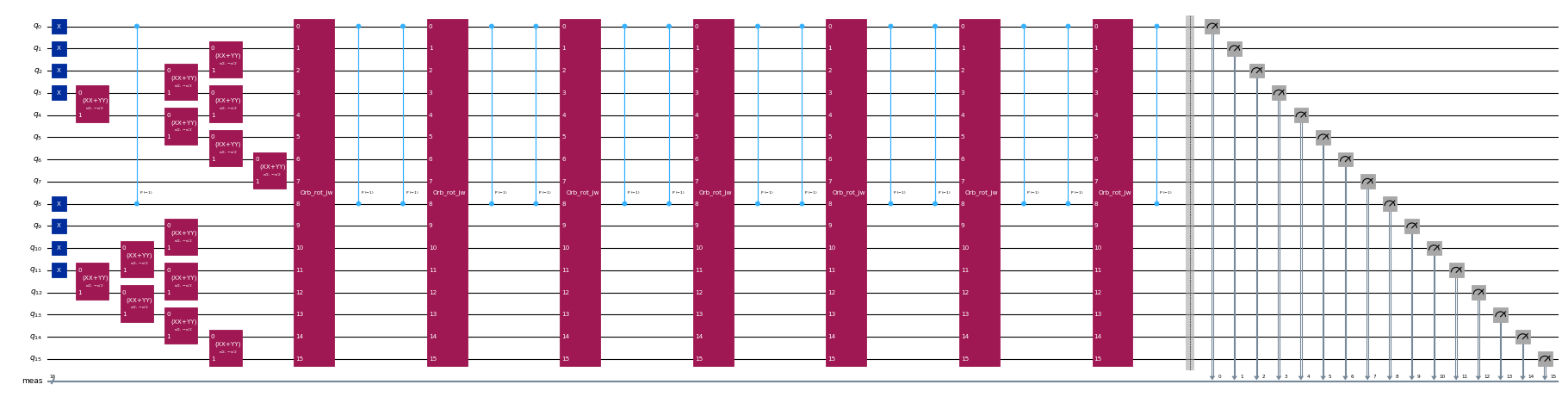

circuits[0].draw("mpl", scale=0.4, fold=-1)

circuits[-1].draw("mpl", scale=0.4, fold=-1)

Krok 2: Optimalizace problému

Poté, co jsme vytvořili Trotterizované obvody, je optimalizujeme pro cílový hardware. Před optimalizací je třeba zvolit hardwarové zařízení. Použijeme falešný 127-qubitový Backend z qiskit_ibm_runtime pro emulaci skutečného zařízení. Chceš-li spustit výpočet na skutečném QPU, nahraď falešný Backend skutečným. Více informací najdeš v dokumentaci Qiskit IBM Runtime.

from qiskit_ibm_runtime.fake_provider.backends import FakeSherbrooke

backend = FakeSherbrooke()

Dále transpilujeme obvody na cílový Backend pomocí Qiskitu.

from qiskit.transpiler import generate_preset_pass_manager

# The circuit needs to be transpiled to the AerSimulator target
pass_manager = generate_preset_pass_manager(optimization_level=3, backend=backend)
isa_circuits = pass_manager.run(circuits)

Krok 3: Provedení experimentů

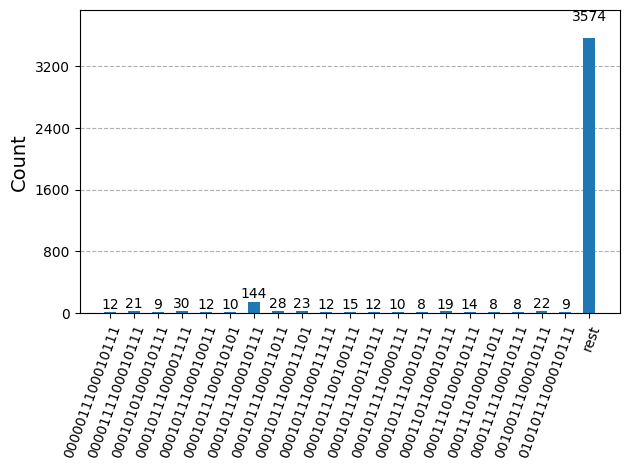

Po optimalizaci obvodů pro hardwarové spuštění jsme připraveni spustit je na cílovém hardwaru a sbírat vzorky pro odhad energie základního stavu. Zde používáme SamplerV2 z qiskit-ibm-runtime pro simulaci zašuměných vzorků odebraných z backendu ibm_sherbrooke. Poté zkombinujeme počty z každého ze stavů Krylovovy báze do jediného slovníku počtů a vykreslíme 20 nejčastěji vzorkovaných bitových řetězců.

Poznámka: Qiskit Aer je vyžadován pro simulaci vzorků z transpilovaných obvodů.

from qiskit.primitives import BitArray
from qiskit.visualization import plot_histogram
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Sample from the circuits
noisy_sampler = Sampler(backend, options={"simulator": {"seed_simulator": 24}})
job = noisy_sampler.run(isa_circuits, shots=500)

# Combine the counts from the individual Trotter circuits
bit_array = BitArray.concatenate_shots([result.data.meas for result in job.result()])

plot_histogram(bit_array.get_counts(), number_to_keep=20)

Krok 4: Post-procesování výsledků

Nyní spustíme algoritmus SQD pomocí funkce diagonalize_fermionic_hamiltonian. Vysvětlení argumentů této funkce najdeš v dokumentaci API.

from qiskit_addon_sqd.fermion import SCIResult, diagonalize_fermionic_hamiltonian

# List to capture intermediate results
result_history = []

def callback(results: list[SCIResult]):
    result_history.append(results)
    iteration = len(result_history)
    print(f"Iteration {iteration}")
    for i, result in enumerate(results):
        print(f"\tSubsample {i}")
        print(f"\t\tEnergy: {result.energy}")
        print(f"\t\tSubspace dimension: {np.prod(result.sci_state.amplitudes.shape)}")

rng = np.random.default_rng(24)
result = diagonalize_fermionic_hamiltonian(
    h1e,
    h2e,
    bit_array,
    samples_per_batch=300,
    norb=n_modes,
    nelec=nelec,
    num_batches=3,
    max_iterations=10,
    symmetrize_spin=True,
    callback=callback,
    seed=rng,
)

Iteration 1
	Subsample 0
		Energy: -13.257128325607997
		Subspace dimension: 3969
	Subsample 1
		Energy: -13.257128325607997
		Subspace dimension: 3969
	Subsample 2
		Energy: -13.257128325607997
		Subspace dimension: 3969
Iteration 2
	Subsample 0
		Energy: -13.319666127542039
		Subspace dimension: 4096
	Subsample 1
		Energy: -13.420534292304595
		Subspace dimension: 4624
	Subsample 2
		Energy: -9.136171594591085
		Subspace dimension: 4624
Iteration 3
	Subsample 0
		Energy: -13.422491814612833
		Subspace dimension: 4900
	Subsample 1
		Energy: -13.422491814612833
		Subspace dimension: 4900
	Subsample 2
		Energy: -13.422491814612833
		Subspace dimension: 4900
Iteration 4
	Subsample 0
		Energy: -13.422491814612833
		Subspace dimension: 4900
	Subsample 1
		Energy: -13.422491814612833
		Subspace dimension: 4900
	Subsample 2
		Energy: -13.422491814612833
		Subspace dimension: 4900

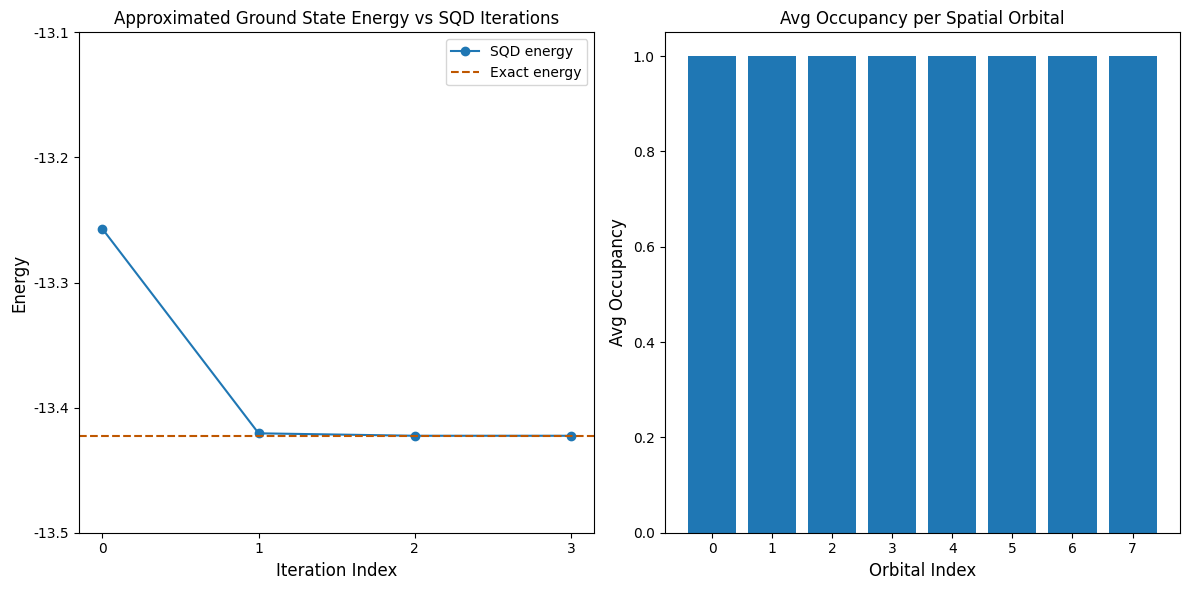

Nyní vykreslíme výsledky. První graf ukazuje, že po několika iteracích získáme přesnou energii základního stavu.

Tento příklad je dostatečně malý, abychom mohli prozkoumat celý Hilbertův prostor, jak je vidět z výpisů výše. Pamatuj, že celý Hilbertův prostor má dimenzi (num_orbitals choose nelec_a) * (num_orbitals choose nelec_b). Pro tento problém tedy: (8 choose 4)**2 = 4900. Dimenze podprostoru rostou díky zlepšené obnově konfigurací a také proto, že algoritmus SQD přenáší důležité konfigurace z jedné iterace do druhé. V poslední iteraci diagonalizujeme v celém Hilbertově prostoru.

Druhý graf zobrazuje průměrnou obsazenost každého prostorového orbitalu přes řešení všech dávek. Vidíme, že s vysokou pravděpodobností obsahuje každý orbital jeden elektron.

import matplotlib.pyplot as plt

exact_energy = -13.422491814605827
min_es = [min(result, key=lambda res: res.energy).energy for result in result_history]
min_id, min_e = min(enumerate(min_es), key=lambda x: x[1])

# Data for energies plot
x1 = range(len(result_history))
yt1 = list(np.arange(-13.5, -13.1, 0.1))
ytl = [f"{i:.1f}" for i in yt1]

# Data for avg spatial orbital occupancy
y2 = np.sum(result.orbital_occupancies, axis=0)
x2 = range(len(y2))

fig, axs = plt.subplots(1, 2, figsize=(12, 6))

# Plot energies
axs[0].plot(x1, min_es, label="SQD energy", marker="o")
axs[0].set_xticks(x1)
axs[0].set_xticklabels(x1)
axs[0].set_yticks(yt1)
axs[0].set_yticklabels(ytl)
axs[0].axhline(y=exact_energy, color="#BF5700", linestyle="--", label="Exact energy")
axs[0].set_title("Approximated Ground State Energy vs SQD Iterations")
axs[0].set_xlabel("Iteration Index", fontdict={"fontsize": 12})
axs[0].set_ylabel("Energy", fontdict={"fontsize": 12})
axs[0].legend()

# Plot orbital occupancy
axs[1].bar(x2, y2, width=0.8)
axs[1].set_xticks(x2)
axs[1].set_xticklabels(x2)
axs[1].set_title("Avg Occupancy per Spatial Orbital")
axs[1].set_xlabel("Orbital Index", fontdict={"fontsize": 12})
axs[1].set_ylabel("Avg Occupancy", fontdict={"fontsize": 12})

print(f"Exact energy: {exact_energy:.5f}")
print(f"SQD energy: {min_e:.5f}")
print(f"Absolute error: {abs(min_e - exact_energy):.5f}")
plt.tight_layout()
plt.show()

Exact energy: -13.42249
SQD energy: -13.42249
Absolute error: 0.00000
