Optimalizace kvantových Circuit

poznámka

Toshinari Itoko (21. června 2024)

Stáhni PDF původní přednášky. Některé úryvky kódu mohou být zastaralé, protože se jedná o statické obrázky.

Přibližná doba QPU pro spuštění tohoto experimentu je 15 s.

(Poznámka: Některé buňky části 2 jsou převzaty z notebooku „Qiskit Deep dive", který napsal Matthew Treinish (správce Qiskitu))

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit qiskit-aer qiskit-ibm-runtime

# !pip install 'qiskit[visualization]'
# !pip install qiskit_ibm_runtime qiskit_aer
# !pip install jupyter
# !pip install matplotlib pylatexenc pydot pillow

import qiskit

qiskit.__version__

'2.0.2'

import qiskit_ibm_runtime

qiskit_ibm_runtime.__version__

'0.40.1'

import qiskit_aer

qiskit_aer.__version__

'0.17.1'

1. Úvod

Tato lekce se věnuje několika aspektům optimalizace Circuit v kvantových výpočtech. Konkrétně uvidíme, jakou hodnotu má optimalizace Circuit prostřednictvím nastavení optimalizace zabudovaných v Qiskitu. Poté půjdeme trochu hlouběji a podíváme se, co můžeš jako odborník ve svém konkrétním aplikačním oboru udělat pro chytré sestavování Circuit. Nakonec se podrobně podíváme na to, co se děje během transpilace, což nám pomáhá naše Circuit optimalizovat.

2. Na optimalizaci Circuit záleží

Nejprve porovnáme výsledky spuštění přípravných Circuit pro 5-qubitový stav GHZ ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) s optimalizací a bez ní.

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.primitives import BackendSamplerV2 as Sampler

from qiskit_ibm_runtime.fake_provider import FakeBrisbane

backend = FakeBrisbane()

Nejprve použijeme Circuit pro stav GHZ naivně syntetizovaný takto.

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

2.1 Úroveň optimalizace

K dispozici jsou 4 úrovně optimization_level v rozsahu 0–3. Čím vyšší je úroveň optimalizace, tím více výpočetního úsilí je vynaloženo na optimalizaci Circuit. Úroveň 0 neprovádí žádnou optimalizaci a pouze vykoná minimální množství práce potřebné ke spuštění Circuit na zvoleném Backend. Úroveň 3 vynakládá největší úsilí (a zpravidla i čas) na pokus o optimalizaci Circuit. Úroveň 1 je výchozí úrovní optimalizace. Circuit transpilujeme bez optimalizace (optimization_level=0) a s optimalizací (optimization_level=2). Uvidíme velký rozdíl v délce transpilovaných Circuit.

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

optimization_level=2:

2.2 Cvičení

Vyzkoušej také optimization_level=1 a porovnej výsledný Circuit s předchozími dvěma. Zkus to úpravou výše uvedeného kódu.

Řešení:

pm1 = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=777
)
circ1 = pm1.run(ghz_circ)
print("optimization_level=1:")
display(circ1.draw("mpl", idle_wires=False, fold=-1))

optimization_level=1:

Spusť na fiktivním Backend (simulace se šumem). Viz Příloha 1 pro spuštění na reálném Backend.

# run the circuits on the fake backend (noisy simulator)
sampler = Sampler(backend=backend)
job = sampler.run([circ0, circ2], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 93a4ac70-e3ea-44ad-aea9-5045840c9076

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

3. Syntéza Circuit záleží

Dále porovnáme výsledky spuštění dvou různě syntetizovaných Circuit pro přípravu 5-qubitového GHZ stavu ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$).

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

# A cleverly-synthesized GHZ circuit
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

# transpile both with the same optimization level 2
circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")

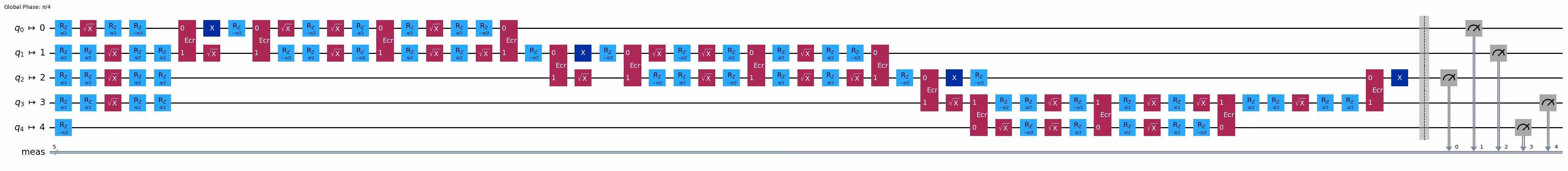

display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

new synthesis:

Nová syntéza produkuje mělčí Circuit. Proč?

Je to proto, že nový Circuit lze rozložit na lineárně propojené Qubit, a tedy i na coupling grafu typu heavy-hexagon procesoru IBM® Brisbane, zatímco původní Circuit vyžaduje hvězdicové propojení (uzel stupně 4), a proto jej na coupling grafu heavy-hex nelze rozložit, neboť uzly mají nejvýše stupeň 3. V důsledku toho původní Circuit vyžaduje směrování Qubit, které přidává Gate SWAP a zvyšuje celkový počet Gate.

To, co jsme provedli v novém Circuit, lze chápat jako ruční syntézu Circuit „s ohledem na omezení propojení". Jinými slovy: ručně jsme vyřešili syntézu Circuit a mapování Circuit zároveň.

# run the circuits
sampler = Sampler(backend=backend)
job = sampler.run([circ_org, circ_new], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 19d635b0-4d8b-44c2-a76e-49e4b9078b1b

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [
        result
        for result in [
            sim_result,
            unoptimized_result,
            synthesis_org_result,
            synthesis_new_result,
        ]
    ],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "synthesis_org",
        "synthesis_new",
    ],
)

Obecně platí, že syntéza Circuit závisí na konkrétní aplikaci a je příliš obtížné, aby software pokryl všechny možné aplikace. Qiskit Transpiler nemá funkce pro syntézu Circuit pro přípravu GHZ stavu. V takovém případě stojí za zvážení ruční syntéza Circuit, jak je ukázáno výše. V této části se podrobněji podíváme na to, jak Qiskit Transpiler funguje, na následujícím jednoduchém příkladovém Circuit.

# Build a toy example circuit
from math import pi
import itertools
from qiskit.circuit import QuantumCircuit
from qiskit.circuit.library import excitation_preserving

circuit = QuantumCircuit(4, name="Example circuit")
circuit.append(excitation_preserving(4, reps=1, flatten=True), range(4))
circuit.measure_all()

value_cycle = itertools.cycle([0, pi / 4, pi / 2, 3 * pi / 4, pi, 2 * pi])
circuit.assign_parameters(
    [x[1] for x in zip(range(len(circuit.parameters)), value_cycle)], inplace=True
)
circuit.draw("mpl")

3.1 Zobrazení celého procesu transpilace Qiskit

Podíváme se na průchody (úlohy) Transpileru pro optimization_level=1.

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

# There is no need to read this entire image, but this outputs all the steps in the transpile() call
# for optimization level 1
pm = generate_preset_pass_manager(1, backend, seed_transpiler=42)
pm.draw()

Tok se skládá ze šesti fází:

print(pm.stages)

('init', 'layout', 'routing', 'translation', 'optimization', 'scheduling')

3.2 Zobrazení jednotlivé fáze

Nejprve si zobrazme všechny úlohy (průchody Transpileru) provedené ve fázi init.

pm.init.draw()

Každou jednotlivou fázi můžeme spustit samostatně. Spusťme fázi init pro náš Circuit. Povolením loggeru uvidíme podrobnosti běhu.

import logging

logger = logging.getLogger()
logger.setLevel("INFO")

init_out = pm.init.run(circuit)
init_out.draw("mpl", fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03576 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.16618 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.07176 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.27299 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00811 (ms)

3.3 Cvičení

Zobraz průchody fáze layout a spusť tuto fázi pro výstupní Circuit fáze init (init_out), a to úpravou buněk použitých výše.

Řešení:

display(pm.layout.draw())
layout_out = pm.layout.run(init_out)
layout_out.draw("mpl", idle_wires=False, fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: SetLayout - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: TrivialLayout - 0.07129 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckMap - 0.08917 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: VF2Layout - 1.24431 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BarrierBeforeFinalMeasurements - 0.02599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: SabreLayout - 5.11169 (ms)

Totéž proveď pro fázi translation.

Řešení:

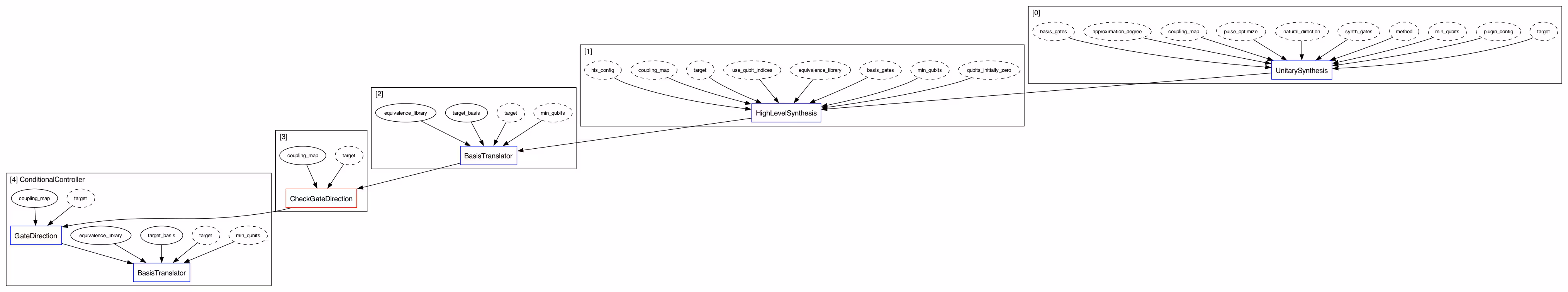

display(pm.translation.draw())
basis_out = pm.translation.run(layout_out)
basis_out.draw("mpl", idle_wires=False, fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03386 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.02718 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 2.64192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckGateDirection - 0.02217 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GateDirection - 0.36502 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.64778 (ms)

Poznámka: Jednotlivé fáze nelze vždy spouštět nezávisle (některé z nich totiž potřebují přenést informace z předchozí fáze).

3.4 Fáze optimalizace

Poslední výchozí fází v pipeline je optimalizace. Poté, co jsme Circuit zabudovali pro cílový hardware, se výrazně rozrostl. Většina tohoto nárůstu je způsobena neefektivnostmi ve vztazích ekvivalence pocházejících z překladu báze a vkládání swapů. Fáze optimalizace se snaží minimalizovat velikost a hloubku Circuitu. Spouští sérii průchodů ve smyčce do while, dokud nedosáhne stabilního výstupu.

# pm.pre_optimization.draw()

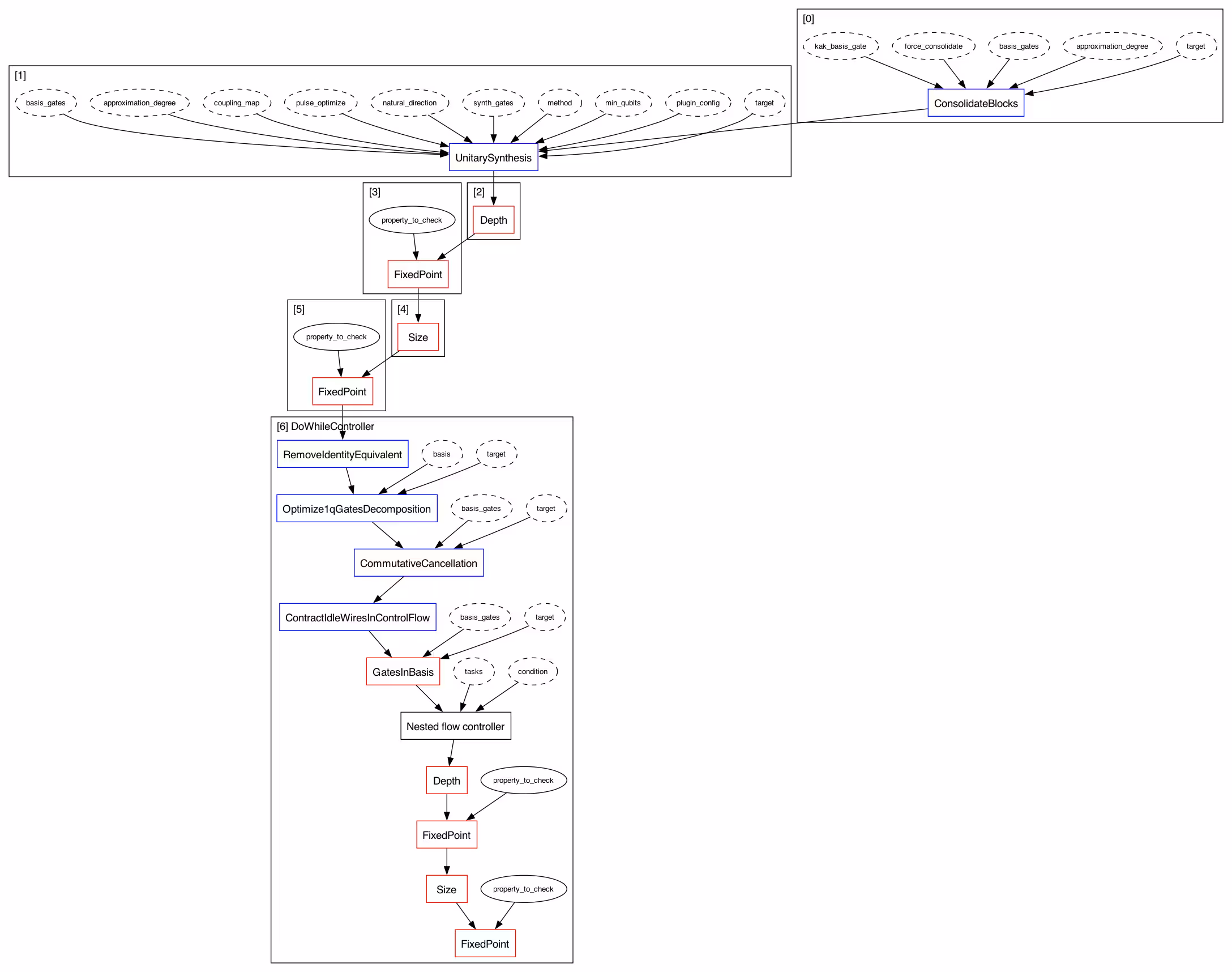

pm.optimization.draw()

logger = logging.getLogger()
logger.setLevel("INFO")
opt_out = pm.optimization.run(basis_out)

INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.30112 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.03195 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.01216 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.63729 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.41723 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.01192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.05484 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.08583 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.20599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00787 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00715 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.16809 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.17190 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00691 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.02408 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.04935 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00525 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00620 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00286 (ms)

opt_out.draw("mpl", idle_wires=False, fold=-1)

4. Podrobné příklady

4.1 Optimalizace dvouqubitových bloků pomocí syntézy dvouqubitových unitárních matic

Pro úrovně 2 a 3 máme k dispozici další průchody (Collect2qBlocks, ConsolidateBlocks, UnitarySynthesis) pro pokročilejší optimalizaci, konkrétně optimalizaci dvouqubitových bloků. (Porovnej průběh optimalizační fáze pro úroveň 2 s výše uvedeným průběhem pro úroveň 1.)

Optimalizace dvouqubitových bloků se skládá ze dvou kroků: sbírání a konsolidace 2-qubitových bloků a syntéza 2-qubitových unitárních matic.

pm2 = generate_preset_pass_manager(2, backend, seed_transpiler=42)
pm2.optimization.draw()

from qiskit.transpiler import PassManager
from qiskit.transpiler.passes import (
    Collect2qBlocks,
    ConsolidateBlocks,
    UnitarySynthesis,
)

# Collect 2q blocks and consolidate to unitary when we expect that we can reduce the 2q gate count for that unitary
consolidate_pm = PassManager(
    [
        Collect2qBlocks(),
        ConsolidateBlocks(target=backend.target),
    ]
)

display(basis_out.draw("mpl", idle_wires=False, fold=-1))

consolidated = consolidate_pm.run(basis_out)
consolidated.draw("mpl", idle_wires=False, fold=-1)

# Synthesize unitaries
UnitarySynthesis(target=backend.target)(consolidated).draw(
    "mpl", idle_wires=False, fold=-1
)

logger.setLevel("WARNING")

Ve druhé části jsme viděli, že skutečný průběh kvantového kompilátoru není takto jednoduchý a skládá se z mnoha průchodů (úloh). Je to především kvůli softwarovému inženýrství potřebnému k zajištění výkonu pro širokou škálu aplikačních Circuit a udržovatelnosti softwaru. Qiskit Transpiler funguje dobře ve většině případů, ale pokud zjistíš, že tvůj Circuit není Transpilerem Qiskit dobře optimalizován, je to dobrá příležitost zkoumat vlastní optimalizaci Circuit specifickou pro tvoji aplikaci, jak bylo ukázáno v části 1. Technologie Transpileru se vyvíjí – tvůj přínos v oblasti výzkumu a vývoje je vítán.

from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()
backend = service.backend("ibm_brisbane")
sampler = Sampler(backend)

circ = QuantumCircuit(3)
circ.ccx(0, 1, 2)
circ.measure_all()
circ.draw("mpl")

sampler.run([circ])  # IBMInputValueError will be raised

4.2 Na optimalizaci Circuit záleží

Nejprve porovnáme výsledky spuštění přípravných Circuit pro 5-qubitový stav GHZ ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) s optimalizací a bez ní.

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()

# backend = service.backend('ibm_brisbane')
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle
backend

Nejprve použijeme Circuit GHZ naivně syntetizovaný následujícím způsobem.

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

Circuit transpilujeme bez optimalizace (optimization_level=0) a s optimalizací (optimization_level=2). Jak vidíš, délka transpilovaných Circuit se výrazně liší.

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

optimization_level=2:

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ0, circ2], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rnnemya70008ek1zg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

4.3 Syntéza Circuit má vliv

Nyní porovnáme výsledky spuštění dvou různě syntetizovaných Circuit pro přípravu 5-qubitového stavu GHZ ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$).

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

# A better GHZ circuit (smarter synthesis), you learned in a previous lecture
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

new synthesis:

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ_org, circ_new], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rp283grvg008j12fg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, synthesis_org_result, synthesis_new_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "synthesis_org",
        "synthesis_new",
    ],
)

4.4 Obecná dekompozice 1-qubitového Gate

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library.standard_gates import UGate

phi, theta, lam = Parameter("φ"), Parameter("θ"), Parameter("λ")

qc = QuantumCircuit(1)
qc.append(UGate(theta, phi, lam), [0])
qc.draw(output="mpl")

transpile(qc, basis_gates=["rz", "sx"]).draw(output="mpl")

4.5 Optimalizace 1-qubitového bloku

from qiskit import QuantumCircuit

qc = QuantumCircuit(1)
qc.x(0)
qc.y(0)
qc.z(0)
qc.rx(1.23, 0)
qc.ry(1.23, 0)
qc.rz(1.23, 0)
qc.h(0)
qc.s(0)
qc.t(0)
qc.sx(0)
qc.sdg(0)
qc.tdg(0)
qc.draw(output="mpl")

from qiskit.quantum_info import Operator

Operator(qc)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

from qiskit import transpile

qc_opt = transpile(qc, basis_gates=["rz", "sx"])
qc_opt.draw(output="mpl")

Operator(qc_opt)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

Operator(qc).equiv(Operator(qc_opt))

True

4.6 Toffoli dekompozice

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc.draw(output="mpl")

from qiskit import QuantumCircuit, transpile

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

4.7 CU Gate dekompozice

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
# qc.cu(theta, phi, lam, gamma, 0, 1)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc.draw(output="mpl")

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

4.8 CX, ECR, CZ jsou si rovny až na lokální Cliffordovy operace

Všimni si, že $H$(Hadamard), $S$($\pi/2$ Z-rotace), $S^\dagger$($-\pi/2$ Z-rotace) a $X$(Pauliho X) jsou všechny Cliffordovy Gate.

qc = QuantumCircuit(2)
qc.cx(0, 1)
qc.draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["x", "s", "h", "sdg", "ecr"]).draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["h", "cz"]).draw(output="mpl", style="bw")

Použití 1q základních Gate IBM Backendu: „rz", „sx" a „x".

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "ecr"]).draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "cz"]).draw(output="mpl", style="bw")

# Check Qiskit version
import qiskit

qiskit.__version__

'2.0.2'
