Experiment v měřítku užitečnosti I

poznámka

Tamiya Onodera (5. července 2024)

Stáhni si pdf původní přednášky. Upozorňujeme, že některé úryvky kódu mohou být zastaralé, protože jde o statické obrázky.

Přibližný čas QPU pro spuštění tohoto experimentu je 45 sekund.

1. Úvod do článku o užitečnosti

V této lekci spustíme Circuit v měřítku užitečnosti, který se objevuje v publikaci, již neformálně nazýváme „článek o užitečnosti“, zveřejněné v Nature Vol 618, 15. června 2023. Článek se zabývá časovým vývojem 2D Isingova modelu s příčným polem. Konkrétně se zaměřuje na časovou dynamiku Hamiltoniánu,

$$H = H_{ZZ} + H_X = - J \sum_{(i,j)} Z_i Z_j + h \sum_{i} X_i$$

kde $J > 0$ je vazba mezi nejbližšími sousedními spiny s $i < j$ a $h$ je globální příčné pole. Simulují spinovou dynamiku z počátečního stavu pomocí Trotterova rozkladu prvního řádu operátoru časového vývoje,

$$\begin{aligned} \exp(-i H_{ZZ} \delta t) &= \prod_{(i,j)} \exp (i J \delta t Z_i Z_j) = \prod_{(i,j)} \mathrm{R}_{Z_i Z_j} ( - 2 J \delta t) \\ \exp(-i H_X \delta t) &= \prod_{i} \exp (-i h \delta t X_i ) = \prod_{i} \mathrm{R}_{X_i} ( 2 h \delta t) \end{aligned}$$

kde je doba vývoje $T$ diskretizována do $T / \delta t$ Trotterových kroků a $\mathrm{R}_{Z_i Z_j}(\theta_J)$ a $\mathrm{R}_{X_i}(\theta_h)$ jsou rotační Gates $ZZ$ a $X$.

Experimenty prováděli na procesoru IBM Quantum® Eagle, což je 127qubitové zařízení s heavy-hex konektivitou, přičemž aplikovali interakce $X$ na všechny Qubits a interakce $ZZ$ na všechny hrany mapy vazeb. Všimni si, že všechny interakce $ZZ$ nelze aplikovat současně kvůli „datové závislosti“. Proto obarví mapu vazeb, aby je seskupili do vrstev. Ty ve stejné vrstvě dostanou stejnou barvu a lze je aplikovat paralelně.

Navíc se pro zjednodušení experimentu zaměřili na případ $\theta_J=-\pi /2$.

Novým přínosem článku je, že sestavili kvantové Circuits v měřítku přesahujícím simulaci stavovým vektorem, spustili je na zašuměných kvantových počítačích a podařilo se jim získat spolehlivé výsledky. Prokázali tak užitečnost zašuměných kvantových počítačů. Při tom použili extrapolaci nulového šumu (ZNE) s pravděpodobnostním zesílením chyb (PEA) ke zmírnění chyb ze zašuměných zařízení.

Od té doby nazýváme takové experimenty a Circuits „v měřítku užitečnosti“.

1.1 Váš cíl

Tvým cílem v této lekci je sestavit Circuit v měřítku užitečnosti a spustit jej na procesoru Eagle. Získávání spolehlivých výsledků přesahuje rámec tohoto notebooku, částečně proto, že PEA je v současnosti experimentální funkcí Qiskitu, a částečně proto, že aplikace ZNE s PEA zabere poměrně dost času.

Konkrétně máš za úkol sestavit a spustit Circuit odpovídající obrázku 4b v článku a vykreslit „nezmírněné“ body vlastní. Jak vidíš, jedná se o Circuit s 127 Qubits $\times$ 60 vrstev (20 Trotterových kroků) s pozorovatelnou veličinou $\langle Z_{62} \rangle$. Zní to jako velká věc?   Žádný strach. Poslední tři lekce tohoto kurzu ti poskytnou odrazové můstky. Pro začátek si předvedeme experiment menšího rozsahu, ve kterém sestavíme a spustíme na falešném zařízení Circuit s 27 Qubits $\times$ 6 vrstev (2 Trotterovy kroky) s pozorovatelnou veličinou $\langle Z_{13} \rangle$.

To je vše k úvodu. Pojďme se vydat na dobrodružství v měřítku užitečnosti!

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-ibm-runtime rustworkx

import qiskit

qiskit.__version__

'2.0.2'

#!pip install qiskit_ibm_runtime
#!pip install qiskit_aer

import matplotlib.pyplot as plt
import numpy as np
import rustworkx as rx

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library import YGate
from qiskit.quantum_info import SparsePauliOp
from qiskit_ibm_runtime import (
    QiskitRuntimeService,
    fake_provider,
    EstimatorV2 as Estimator,
)
from qiskit_aer import AerSimulator

service = QiskitRuntimeService()

2. Příprava

2.1 Konstrukce RZZ(-$\pi$ / 2)

Nejprve si všimni, že RZZ Gate obecně vyžaduje dva $CX$ Gates.

from qiskit.circuit.library import RZZGate

θ_h = Parameter("$\\theta_h$")
qc1 = QuantumCircuit(2)
qc1.append(RZZGate(θ_h), [0, 1])
qc1.decompose(reps=1).draw("mpl")

Jak je uvedeno výše, v tomto experimentu se zaměřujeme na RZZ Gate s konkrétním úhlem -$\pi$ / 2. Jak ukazuje článek, lze jej realizovat pouze s jedním $CX$ Gate.

qc2 = QuantumCircuit(2)

qc2.sdg([0, 1])
qc2.append(YGate().power(1 / 2), [1])
qc2.cx(0, 1)
qc2.append(YGate().power(1 / 2).adjoint(), [1])

qc2.draw("mpl")

Pro další použití definujeme Gate na základě tohoto Circuit.

rzz = qc2.to_gate(label="RZZ")

Pojďme nově definované rzz náhodně použít.

qc3 = QuantumCircuit(3)
qc3.append(rzz, [0, 1])
qc3.append(rzz, [0, 2])
display(qc3.draw("mpl"))
# display(qc.decompose(reps=1).draw("mpl"))

Než budeme pokračovat, ověřme logickou ekvivalenci mezi qc1 (RZZ Gate) pro -pi/2 a naším nově definovaným rzz, tedy qc2 Gate:

from qiskit.quantum_info import Operator

op1 = Operator(qc1.assign_parameters([-np.pi / 2]))
op2 = Operator(qc2)

op1.equiv(op2)

True

2.2 Obarvení mapy vazeb

Podívejme se, jak se obarvuje mapa vazeb (coupling map) Backendu. To je potřeba k seskupení $ZZ$ interakcí do vrstev.

Nejprve si vizualizujme mapu vazeb Backendu. Všimni si, že u všech současných zařízení IBM Quantum jsou mapy vazeb typu heavy-hex.

backend = service.least_busy(operational=True, simulator=False)

backend.coupling_map.draw()

K obarvení mapy vazeb použijeme rustworkx, což je Python balíček pro práci s grafy a komplexními sítěmi. Poskytuje několik obarvovacích algoritmů, které jsou všechny heuristické, a proto není zaručeno, že najdou minimální obarvení.

Nicméně vzhledem k tomu, že grafy heavy-hex jsou bipartitní, zvolíme graph_bipartite_edge_color, který by pro tyto grafy měl najít minimální obarvení.

def color_coupling_map(backend):
    graph = backend.coupling_map.graph
    undirected_graph = graph.to_undirected(multigraph=False)
    edge_color_map = rx.graph_bipartite_edge_color(undirected_graph)
    if edge_color_map is None:
        edge_color_map = rx.graph_greedy_edge_color(undirected_graph)
    # build a map from color to a list of edges
    edge_index_map = undirected_graph.edge_index_map()
    color_edges_map = {color: [] for color in edge_color_map.values()}
    for edge_index, color in edge_color_map.items():
        color_edges_map[color].append(
            (edge_index_map[edge_index][0], edge_index_map[edge_index][1])
        )
    return edge_color_map, color_edges_map

Grafy typu heavy-hex by měly být obarveny třemi barvami. Ověřme si to pro výše uvedenou mapu vazeb.

edge_color_map, color_edges_map = color_coupling_map(backend)
print(
    f"{backend.name}, {backend.num_qubits}-qubit device, {len(color_edges_map.keys())} colors assigned."
)

ibm_strasbourg, 127-qubit device, 3 colors assigned.

Ano, je to tak!

Pro zábavu si namalujme mapu vazeb získaným obarvením, s využitím vizualizační funkce rustworks.

color_str_map = {0: "green", 1: "red", 2: "blue"}

undirected_graph = backend.coupling_map.graph.to_undirected(multigraph=False)
for i in undirected_graph.edge_indices():
    undirected_graph.get_edge_data_by_index(i)["color"] = color_str_map[
        edge_color_map[i]
    ]

rx.visualization.graphviz_draw(
    undirected_graph, method="neato", edge_attr_fn=lambda edge: {"color": edge["color"]}
)

3. Vyřešení Trotterizované časové evoluce 2D Isingova modelu.

Pojďme definovat rutinu pro sestavení obvodu z utility paperu pro časovou evoluci 2D Isingova modelu. Rutina přijímá tři parametry: Backend, celé číslo udávající počet Trotterových kroků a booleovskou hodnotu řídící vkládání bariér.

def get_utility_circuit(backend, num_steps: int, barrier: bool = False):
    num_qubits = backend.num_qubits
    _, color_edges_map = color_coupling_map(backend)
    θ_h = Parameter("$\\theta_h$")
    qc = QuantumCircuit(num_qubits)

    for i in range(num_steps):
        qc.rx(θ_h, range(num_qubits))

        for _, edge_list in color_edges_map.items():
            for edge in edge_list:
                qc.append(rzz, edge)

        if barrier:
            qc.barrier()
    return qc

Všimni si, že jsme pro sestavený Circuit již ručně provedli mapování a routing Qubitů. Proto, když Circuit později transpilujeme, nepožadujeme (neměli bychom požadovat) po Transpileru, aby prováděl mapování a routing Qubitů. Jak za chvíli uvidíš, voláme ho s úrovní optimalizace 1 a metodou layoutu „trivial“.

Dále definujeme jednoduchou rutinu pro získání informací o sestaveném obvodu pro rychlou kontrolu.

def get_circuit_info(qc: QuantumCircuit, reps: int = 0):
    qc0 = qc.decompose(reps=reps)
    return (
        f"{qc0.num_qubits} qubits × {qc0.depth(lambda x: x.operation.num_qubits == 2)} layers ({qc0.depth()}-depth)"
        + ",  "
        + f"""Gate breakdown: {", ".join([f"{k.upper()} {v}" for k, v in qc0.count_ops().items()])}"""
    )

Vyzkoušejme tyto rutiny. Měl bys vidět Circuit o 27 Qubitech $\times$ 15 vrstev (5 Trotterových kroků). Protože falešné zařízení má 28 hran, mělo by být 28*5 provazujících Gates.

backend = fake_provider.FakeTorontoV2()
num_steps = 5
qc = get_utility_circuit(backend, num_steps, True)

display(qc.draw(output="mpl", fold=-1))
print(get_circuit_info(qc, reps=0))
print(get_circuit_info(qc, reps=1))

27 qubits × 15 layers (20-depth),  Gate breakdown: CIRCUIT-165 140, RX 135, BARRIER 5
27 qubits × 15 layers (60-depth),  Gate breakdown: SDG 280, UNITARY 280, CX 140, R 135, BARRIER 5

4. Vyřešení 27qubitové verze problému.

Nyní předvedeme menší verzi utility experimentu. Sestavíme Circuit o 27 Qubitech $\times$ 6 vrstev (2 Trotterovy kroky) s $\langle Z_{13} \rangle$ jako observable a spustíme jej jak na AerSimulatoru, tak na falešném zařízení.

Samozřejmě sledujeme náš čtyřkrokový pracovní postup, „Qiskit pattern“, který se skládá z kroků Map, Optimize, Execute a Post-Process. Konkrétněji:

• Mapování klasických vstupů na kvantový výpočet.
• Optimalizace obvodů pro kvantový výpočet.
• Spuštění obvodů pomocí primitiv.
• Post-processing a vrácení výsledků v klasickém formátu.

V následujícím máme krok Map pro vytvoření obvodu pro menší experiment. Poté máme jednu sadu kroků Optimize a Execute pro AerSimulator a další pro falešné zařízení. Nakonec máme krok Post-Process pro vykreslení výsledků.

4.1 Krok 1: Mapování

backend = fake_provider.FakeTorontoV2()  # a 27 qubit fake device.
num_steps = 2
qc = get_utility_circuit(backend, num_steps)
obs = SparsePauliOp.from_sparse_list(
    [("Z", [13], 1)], num_qubits=backend.num_qubits
)  # Falcon
angles = [
    0,
    0.1,
    0.2,
    0.3,
    0.4,
    0.5,
    0.6,
    0.7,
    0.8,
    1.0,
    np.pi / 2,
]  # We try 11 angles for theta_h.

4.2 Kroky 2 a 3: Optimalizace a spuštění (simulátor)

backend_sim = AerSimulator()
transpiled_qc_sim = transpile(
    qc, backend_sim, optimization_level=1, layout_method="trivial"
)
transpiled_obs_sim = obs.apply_layout(layout=transpiled_qc_sim.layout)

print(get_circuit_info(qc, reps=1))
print(get_circuit_info(transpiled_qc_sim, reps=1))

27 qubits × 6 layers (23-depth),  Gate breakdown: SDG 112, UNITARY 112, CX 56, R 54
27 qubits × 6 layers (16-depth),  Gate breakdown: U3 80, CX 56, R 54, U1 32, U 28

Jeden uživatel spustil následující buňku na MacBooku Pro s čtyřjádrovým procesorem Intel Core i7 2,3 GHz a 32 GB 3LPDDR4X RAM s operačním systémem macOS 14.5. Trvalo to 161 ms reálného času. Každý notebook bude mírně odlišný.

%%time
params = [[p] for p in angles]
estimator = Estimator(mode=backend_sim)
pub = (transpiled_qc_sim, transpiled_obs_sim, params)
result_sim = estimator.run([pub]).result()

CPU times: user 231 ms, sys: 186 ms, total: 417 ms
Wall time: 111 ms

4.3 Kroky 2 a 3: Optimalizace a spuštění (falešné zařízení)

backend_fake = fake_provider.FakeTorontoV2()
transpiled_qc_fake = transpile(
    qc, backend_fake, optimization_level=1, layout_method="trivial"
)
transpiled_obs_fake = obs.apply_layout(layout=transpiled_qc_fake.layout)

print(get_circuit_info(qc, reps=1))
print(get_circuit_info(transpiled_qc_fake, reps=1))

27 qubits × 6 layers (23-depth),  Gate breakdown: SDG 112, UNITARY 112, CX 56, R 54
27 qubits × 6 layers (49-depth),  Gate breakdown: SDG 324, U1 274, H 162, CX 56, U3 14

Když stejný uživatel spustil následující buňku ve stejném prostředí jako výše, trvalo to 2 min 19 s reálného času. Spuštění Circuitu na falešném zařízení vyvolá zašuměnou simulaci, která trvá mnohem déle než přesná simulace. Doporučujeme nespouštět na falešném zařízení větší Circuit (například 27 Qubitů $\times$ 9 vrstev se 3 Trotterovými kroky).

%%time
params = [[p] for p in angles]
estimator = Estimator(mode=backend_fake)
pub = (transpiled_qc_fake, transpiled_obs_fake, params)
result_fake = estimator.run([pub]).result()

CPU times: user 4min 42s, sys: 9.35 s, total: 4min 51s
Wall time: 38.3 s

4.4 Krok 4: Zpracování výsledků

Vykreslíme výsledky z přesné a zašuměné simulace. Uvidíš závažné účinky šumu na FakeToronto.

plt.plot(angles, result_fake[0].data.evs, "o", label="Fake Device")
plt.plot(angles, result_sim[0].data.evs, "o", label="AerSimulator")
plt.xlabel("$\\mathrm{R_x}$ angle $\\theta_h$")
plt.title("$\\langle Z_{13} \\rangle$")
plt.legend()
plt.show()

5. Vyřešení 127qubitové verze problému

Tvým cílem je spustit experiment v měřítku utility, jak bylo zmíněno na začátku. Vytvoříš a provedeš Circuit se 127 qubity a 60 vrstvami (20 Trotterových kroků) s observablem $\langle Z_{62} \rangle$. Doporučujeme ti zkusit to udělat sám s využitím kódu pro 27qubitovou verzi, kde to dává smysl. Řešení je však uvedeno zde.

Řešení:

5.1 Krok 1: Mapování

# backend_map = service.backend("ibm_brisbane")
backend_map = service.least_busy(operational=True, simulator=False)

num_steps = 20
qc = get_utility_circuit(backend_map, num_steps)
obs = SparsePauliOp.from_sparse_list(
    [("Z", [62], 1)], num_qubits=backend_map.num_qubits
)  # Eagle
angles = [0, 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1.0, np.pi / 2]

5.2 Kroky 2 a 3: Optimalizace a spuštění

Poznamenejme, že coupling map procesoru Eagle má 144 hran.

# backend = service.backend("ibm_brisbane")
backend = backend_map

transpiled_qc = transpile(qc, backend, optimization_level=1, layout_method="trivial")
transpiled_obs = obs.apply_layout(layout=transpiled_qc.layout)

print(get_circuit_info(qc, reps=1))
print(get_circuit_info(transpiled_qc))

156 qubits × 60 layers (221-depth),  Gate breakdown: SDG 7040, UNITARY 7040, CX 3520, R 3120
156 qubits × 60 layers (201-depth),  Gate breakdown: RZ 11933, SX 6240, CZ 3520

params = [[p] for p in angles]
estimator = Estimator(mode=backend)
pub = (transpiled_qc, transpiled_obs, params)
job = estimator.run([pub])

job_id = job.job_id()
print(f"job id={job_id}")

job id=d1479n6qf56g0081sxa0

5.3 Zpracování výsledků

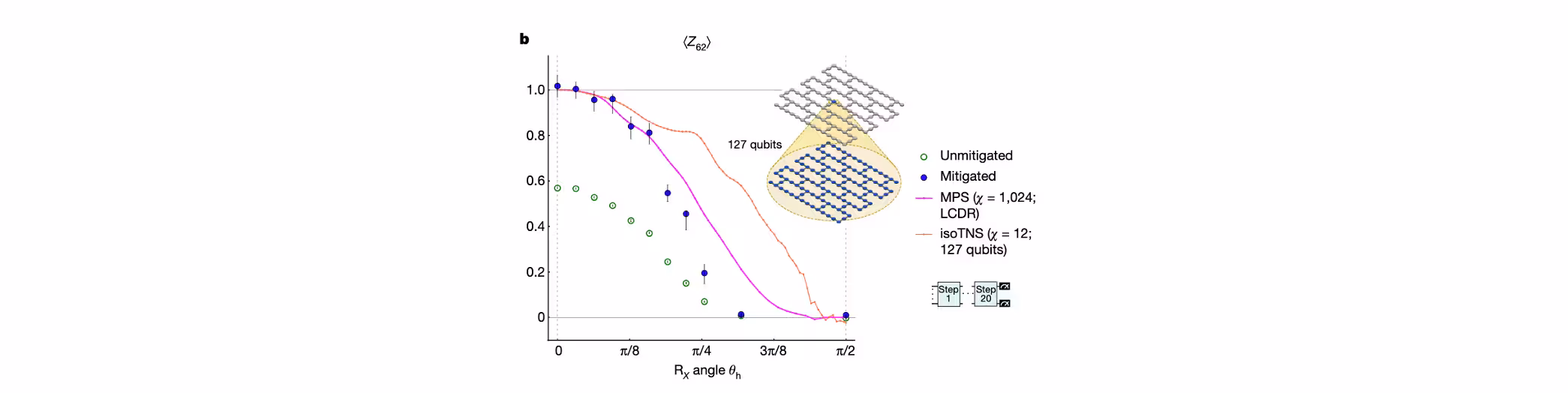

Uvádíme hodnoty pro „mitigované“ body na obrázku 4b v článku o utility. Vynes je společně se svými výsledky.

result_paper = [
    1.0171,
    1.0044,
    0.9563,
    0.9602,
    0.8394,
    0.8120,
    0.5466,
    0.4556,
    0.1953,
    0.0141,
    0.0117,
]

# REPLACE WITH YOUR OWN JOB ID
job = service.job(job_id)

plt.plot(angles, job.result()[0].data.evs, "o", label=f"{job.backend().name}")
plt.plot(angles, result_paper, "o", label="Utility Paper")
plt.xlabel("$\\mathrm{R_x}$ angle $\\theta_h$")
plt.title("$\\langle Z_{62} \\rangle$")
plt.legend()
plt.show()

Jsou tvé výsledky podobné „nemitigovaným“ hodnotám na obrázku 4b?   Mohou se velmi lišit v závislosti na zařízení a jeho stavu v době experimentu. Neznepokojuj se samotnými výsledky. Co budeme kontrolovat, je, zda jsi kódování provedl správně. Pokud ano, gratulujeme, dosáhl jsi startovní čáry éry utility.

Stejně jako v článku o utility vědci z celého světa vynaložili ohromnou vynalézavost k získání smysluplných výsledků i v přítomnosti šumu. Konečným cílem tohoto společného úsilí je kvantová výhoda: stav, v němž kvantové počítače dokážou řešit některé problémy využitelné v průmyslu rychleji, s vyšší věrností nebo levněji než klasické počítače. Nepůjde pravděpodobně o jednu událost, ale spíše o éru, v níž klasická reprodukce kvantových výsledků bude trvat stále déle, až se v určitém okamžiku tento kvantový náskok stane kriticky důležitým. Jedno je o kvantové výhodě jasné: dostaneme se k ní pouze prostřednictvím experimentů v měřítku utility. Pokud tento kurz povede k tvému zapojení do této výpravy, která je plná výzev a zábavy, budeme více než rádi.

Reference

• Kim, Y., Eddins, A., Anand, S. et al. Evidence for the utility of quantum computing before fault tolerance. Nature 618, 500–505 (2023). https://doi.org/10.1038/s41586-023-06096-3
