Spouštění kvantových pracovních úloh pomocí QRMI

Odhad doby využití: méně než jedna minuta na hardwaru IBM Quantum® pro sekci SQD. Tento odhad nezahrnuje dobu čekání ve frontě ani klasické zpracování; skutečná doba běhu se může lišit.

Výsledky učení​

  1. Roli, kterou QRMI hraje jako middleware mezi plánovači HPC a hardwarem IBM Quantum

  2. Jak použít základní životní cyklus QRMI (acquire → task_start → task_status → task_result → release) proti skutečnému backendu IBM®

  3. Jak použít wrappery Qiskit SamplerV2 a QRMIService vyšší úrovně nad QRMI

  4. Jak plánovače HPC (Slurm) vkládají kvantové zdroje prostřednictvím proměnných prostředí a jak je aplikace využívají

  5. Jak spustit kompletní chemický pracovní postup SQD (Sample-based Quantum Diagonalization) na N2_2 pomocí hardwaru IBM prostřednictvím QRMI

Předpoklady​

Kontext​

Výzva integrace kvantových technologií a HPC​

Vysoce výkonné výpočetní (HPC) workflow často vyžadují bezproblémovou koordinaci mezi klasickými výpočetními clustery a kvantovými procesorovými jednotkami (QPU). Různé kvantové hardwarové backendy a služby nabízejí odlišné autentizační mechanismy, formáty přenosu dat a API pro životní cyklus úloh. Integrace systémů IBM Quantum do HPC správců pracovní zátěže (jako je Slurm) vyžaduje čisté, standardní rozhraní pro alokaci prostředků, spouštění úloh a správu session.

Co je QRMI​

Quantum Resource Management Interface (QRMI) je middleware knihovna napsaná v Rustu, která standardizuje přístup ke kvantovému hardwaru z HPC plánovačů a klasických aplikací. Poskytuje jediné sjednocené API pro životní cyklus:

┌─────────────────────────────────────────────────────────────────┐
│                     HPC Application Layer                       │
│          (Slurm job script / Python workflow / CUDA-Q)          │
└───────────────────────────┬─────────────────────────────────────┘
                            │  QRMI API
                            │  acquire() / task_start() / task_result() / release()
┌───────────────────────────▼─────────────────────────────────────┐
│                        QRMI Core (Rust)                         │
│            Python bindings · C bindings · Lua bindings          │
└───────────────────────────┬─────────────────────────────────────┘
                            │
               IBM Quantum Compute Service / IBM Quantum System

QRMI je publikováno jako open-source projekt na github.com/qiskit-community/qrmi a je popsáno v přehledovém článku arXiv:2506.10052.

Klíčová designová rozhodnutí​

Životní cyklus prostředků, nikoli kompilace obvodu. QRMI se stará pouze o životní cyklus acquire/submit/poll/release a nic jiného. Kompilace obvodu, optimalizace a transpilace zůstávají na úrovni aplikace (například Qiskit). Díky tomu zůstává rozhraní minimalistické a skladatelné.

Model přenositelnosti mezi dodavateli. I když QRMI poskytuje společná volání pro správu úloh (acquire, task_start, task_status, task_result, release) napříč podporovanými hardwarovými backendy, změna dodavatele také vyžaduje odlišné kompilační průchody, konstrukci payloadu specifickou pro daného dodavatele a dekódování výsledků na úrovni aplikace.

Nativní formát payloadu IBM. Pro backendy IBM Quantum používá QRMI JSON payloady OpenQASM 3 (QiskitPrimitive) odpovídající schématu Qiskit Runtime.

Konfigurace pomocí proměnných prostředí. Přihlašovací údaje a URL koncových bodů se za běhu načítají z proměnných prostředí. V HPC clusteru je nastavuje automaticky plugin Slurm QRMI SPANK při odeslání úlohy. V notebooku nebo interaktivní session je načítáš ze souboru .env. Kód aplikace nikdy neobsahuje natvrdo zapsané přihlašovací údaje ani URL koncových bodů.

Integrace s HPC plánovačem pomocí GRES. Když úloha Slurm požaduje kvantové prostředky pomocí rozhraní pluginu QRMI SPANK (#SBATCH --gres=qpu:1 a #SBATCH --qpu=ibm_kingston), plugin vloží do prostředí úlohy proměnné QRMI_JOB_QPU_RESOURCES a QRMI_JOB_QPU_TYPES. Aplikace volají get_job_qpu_resources_and_types(), aby zjistily, které prostředky byly alokovány — není potřeba žádný natvrdo zapsaný název backendu. QRMIService tento vzor zapouzdřuje pro uživatele Qiskit.

Základní volání API​

VoláníÚčel
qrmi.acquire()Získá přístup k prostředku (například otevře vyhrazenou session); vrací lock token
qrmi.target()Načte možnosti backendu (qubity, hradla, coupling map) jako JSON
qrmi.task_start(payload)Odešle kvantovou úlohu; vrací ID úlohy
qrmi.task_status(job_id)Zjišťuje stav úlohy (Queued, Running, Completed, Failed)
qrmi.task_result(job_id)Načte výsledky dokončené úlohy jako surový JSON řetězec
qrmi.task_stop(job_id)Zruší nebo vyčistí úlohu
qrmi.release(lock)Uvolní lock prostředku (například uzavře session)

Co tento tutoriál pokrývá​

Tento tutoriál je rozdělen do dvou částí:

Kroky 1–3 (příklady v malém měřítku): Představují API QRMI na jednoduché ukázce Bell state obvodu na hardwaru IBM Quantum, přičemž pokrývají přímé použití nízkoúrovňových primitiv i vysokoúrovňovou integraci QRMIService a SamplerV2.

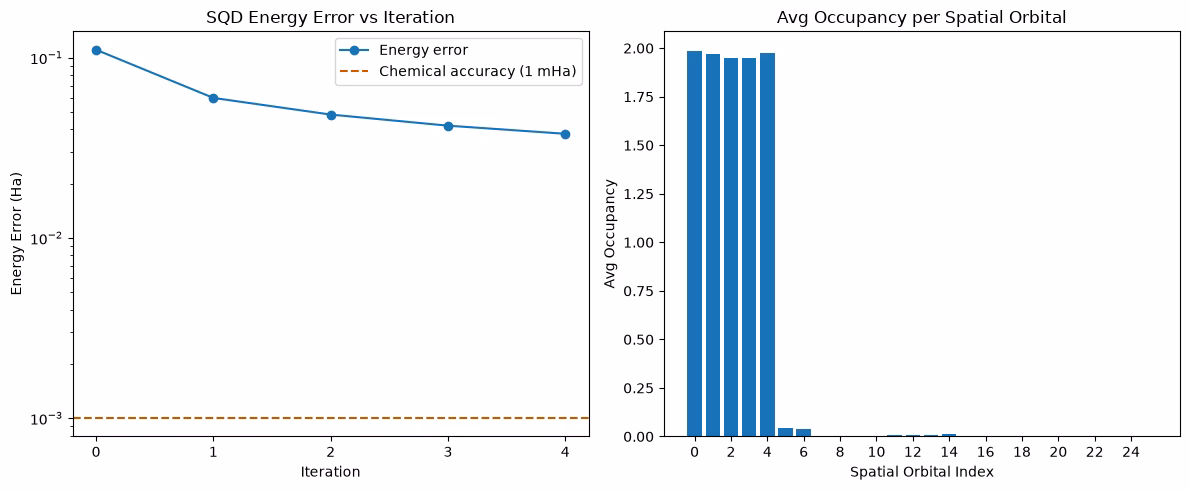

Příklad ve velkém měřítku na hardwaru: Kompletní SQD workflow pro molekulu N2_2 při vazebné vzdálenosti 1,0 A˚\AA (aktivní prostor v bázi cc-pVDZ, 26 prostorových orbitalů / 52 qubitů), spuštěný na hardwaru IBM Quantum prostřednictvím QRMI. SQD kombinuje kvantové vzorkování LUCJ ansatzu sestaveného pomocí ffsim se samo-konzistentním obnovením konfigurace pomocí qiskit-addon-sqd.

# Added by doQumentation — installs the packages this notebook needs if they are missing
import importlib.util

_needed = {"dotenv": "python-dotenv", "ffsim": "ffsim", "matplotlib": "matplotlib", "numpy": "numpy", "pyscf": "pyscf", "qiskit": "qiskit", "qiskit_addon_sqd": "qiskit-addon-sqd", "qrmi": "qrmi"}
_missing = [pip for module, pip in _needed.items()
            if importlib.util.find_spec(module) is None]
# One at a time, so a package that fails to install does not block the others
for _pip in _missing:
    %pip install -q {_pip}
if not _missing:
    print("\u2713 All required packages are installed")

Požadavky​

Než začneš s tímto tutoriálem, ujisti se, že máš nainstalováno následující.

Nastavení Python prostředí​

Předem sestavené binární wheels jsou pro Linux dostupné na PyPI, takže standardní pip install funguje přímo na systémech Linux/HPC.

python3 -m venv ~/.venvs/qrmi-ibm
source ~/.venvs/qrmi-ibm/bin/activate
python -m pip install "qrmi[ibm]" python-dotenv pyscf ffsim qiskit-addon-sqd matplotlib ipykernel
python -m ipykernel install --user --name qrmi-ibm --display-name "QRMI IBM"
Platformy bez předem sestavených wheels

Pokud pip sestavuje QRMI ze zdrojového kódu, ujisti se, že máš moderní Rust toolchain (Rust ≥ 1.91.1 nainstalovaný pomocí rustup z rustup.rs).

Vyber kernel QRMI IBM v Jupyteru, poté ho restartuj a spusť buňky notebooku v pořadí. Uložené výstupy pocházejí ze spuštění na hardwaru od přispěvatele; instalační příkazy neuvádějí přesné verze použité při tomto běhu.

Požadované přihlašovací údaje​

Pro samostatné spuštění vytvoř soubor .env vedle tohoto notebooku s následujícími hodnotami a nahraď zástupné symboly přihlašovacích údajů. Tento soubor udržuj v soukromí. Pokud zvolíš jiný backend, aktualizuj jak jeho název, tak prefixy proměnných prostředí.

ibm_kingston_QRMI_IBM_QCS_ENDPOINT=https://quantum.cloud.ibm.com/api/v1
ibm_kingston_QRMI_IBM_QCS_IAM_ENDPOINT=https://iam.cloud.ibm.com
ibm_kingston_QRMI_IBM_QCS_IAM_APIKEY=<your-iam-api-key>
ibm_kingston_QRMI_IBM_QCS_SERVICE_CRN=<your-crn-starting-with-crn:v1:>
ibm_kingston_QRMI_IBM_QCS_SESSION_MODE=dedicated
ibm_kingston_QRMI_IBM_QCS_SESSION_MAX_TTL=28800
QRMI_JOB_QPU_RESOURCES=ibm_kingston
QRMI_JOB_QPU_TYPES=ibm-quantum-compute-service

Pro alokaci ve Slurmu použij nastavení prostředků a přihlašovací údaje poskytnuté clusterem. Notebook zachovává existující hodnoty prostředí.

Nastavení​

Naimportuj závislosti a načti konfiguraci prostředku.

import os
import time
import json
import numpy as np
from dotenv import load_dotenv

from qrmi import (
    QuantumResource,
    ResourceType,
    Payload,
    TaskStatus,
    get_job_qpu_resources_and_types,
)
from qrmi.primitives import QRMIService
from qrmi.primitives.ibm import SamplerV2, get_target

from qiskit import QuantumCircuit, qasm3
from qiskit.circuit.library import efficient_su2
from qiskit.primitives.containers.sampler_pub import SamplerPub
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

# Load credentials from .env without overriding already-set scheduler environment variables
load_dotenv(override=False)

# Preserve resources if injected by Slurm SPANK plugin; fallback to default for interactive run
BACKEND_NAME = os.environ.get("QRMI_JOB_QPU_RESOURCES", "ibm_kingston")
os.environ.setdefault("QRMI_JOB_QPU_RESOURCES", BACKEND_NAME)
os.environ.setdefault("QRMI_JOB_QPU_TYPES", "ibm-quantum-compute-service")

print(f"Backend: {BACKEND_NAME}")
print("Environment ready.")
Backend: ibm_kingston
Environment ready.

Příklady v malém měřítku​

Kroky 1–3 představují API QRMI pomocí jednoduchých circuitů. Každý krok odpovídá klíčové fázi životního cyklu QRMI vůči hardwaru IBM Quantum.

Payload pro tyto úvodní kroky je malý Bell state circuit zvolený tak, aby jeho spuštění bylo rychlé a levné.

Tyto příklady používají hardware, protože demonstrují vzdálenou alokaci prostředků a správu úloh. Lokální simulátor obvodu neověřuje integraci služby QRMI a plánovače. Spuštění tohoto notebooku odesílá úlohy IBM Quantum a vyžaduje přístup k nakonfigurovanému backendu.

Krok 1: Namapování klasického problému na kvantový prostředek​

Prvním krokem v jakémkoli QRMI workflow je vytvořit objekt QuantumResource a ověřit, že je dostupný.

get_target() načte hardwarový popis backendu (počet qubitů, základní hradla, coupling map) a zabalí ho jako objekt Qiskit Target, který transpiler použije v kroku 2.

Krok 2: Optimalizace problému pro spuštění na kvantovém hardwaru​

Před odesláním použij Qiskit k transpilaci obvodu do architektury instrukční sady (ISA) backendu, s využitím objektu Target získaného v kroku 1.

Příklad poté sestaví Payload.QiskitPrimitive, který zabalí řetězec OpenQASM 3 obvodu a metadata úlohy do schématu IBM primitive.

Krok 3: Spuštění pomocí primitiv QRMI​

Po sestavení payloadu příklad odešle úlohu a čeká na její dokončení pomocí opakovaného dotazování. task_start() okamžitě vrací ID úlohy; task_status() se volá opakovaně, dokud stav již není Queued/Running. Výsledky se načtou jako surový JSON řetězec a rozparsují se za účelem extrakce měřicích vzorků.

Následující buňka udržuje získání prostředku, spuštění a úklid pohromadě, aby selhání po získání prostředku stále uvolnilo session vlastněnou notebookem.

# ── IBM Quantum ───────────────────────────────────────────────────────
qrmi = QuantumResource(BACKEND_NAME, ResourceType.IBMQuantumComputeService)
# ResourceType.IBMQuantumSystem is the alternative for directly provisioned systems

print(f"Resource id:   {qrmi.resource_id()}")
print(f"Resource type: {qrmi.resource_type()}")
print(f"Accessible:    {qrmi.is_accessible()}")

# Acquire exclusive access — open try/finally immediately so every
# subsequent failure (target retrieval, transpilation, submission) is covered.
# Release is skipped when running under Slurm: the SPANK plugin owns the
# session lifecycle and will release it when the job finishes.
lock = qrmi.acquire()
print(f"Lock token:    {lock}")
try:
    # Retrieve backend capabilities
    transpiler_target = get_target(
        qrmi
    )  # calls qrmi.target() and parses the JSON
    target_json = json.loads(qrmi.target().value)
    config = target_json.get("configuration", {})
    print(f"\nBackend: {config.get('backend_name', 'unknown')}")
    print(f"Qubits:  {config.get('n_qubits', 'unknown')}")
    print(f"Gates:   {config.get('basis_gates', [])}")

    # ── IBM Quantum ───────────────────────────────────────────────────

    # Build a Bell state circuit
    qc = QuantumCircuit(2)
    qc.h(0)
    qc.cx(0, 1)
    qc.measure_all()
    print(qc.draw("text"))

    # Transpile to ISA using the target retrieved in Step 1
    pm = generate_preset_pass_manager(
        optimization_level=1, target=transpiler_target
    )
    isa_circuit = pm.run(qc)
    print(f"\nTranspiled gate counts: {isa_circuit.count_ops()}")

    # Build the QRMI payload
    # Payload.QiskitPrimitive wraps the IBM SamplerV2 input schema:
    #   pubs: list of [qasm3_string, parameter_values]  (shots goes at top level)
    #   program_id: "sampler" or "estimator"
    shots = 1024
    pub = SamplerPub.coerce((isa_circuit,), shots)
    qasm3_str = qasm3.dumps(
        pub.circuit,
        disable_constants=True,
        allow_aliasing=True,
        experimental=qasm3.ExperimentalFeatures.SWITCH_CASE_V1,
    )
    # Parameter values as a flat list (empty for non-parametric circuits)
    param_array = pub.parameter_values.as_array(
        pub.circuit.parameters
    ).tolist()

    input_json = {
        "pubs": [
            [qasm3_str, param_array]
        ],  # list-of-lists; shots at top level
        "version": 2,
        "support_qiskit": False,  # True returns binary-encoded Qiskit result
        "shots": shots,
    }
    payload = Payload.QiskitPrimitive(
        input=json.dumps(input_json), program_id="sampler"
    )
    print("Payload ready")

    # ── IBM Quantum ───────────────────────────────────────────────────

    # Submit the job
    job_id = qrmi.task_start(payload)
    print(f"Job submitted: {job_id}")

    # Poll until complete
    while True:
        status = qrmi.task_status(job_id)
        print(f"  Status: {status}")
        if status not in [TaskStatus.Running, TaskStatus.Queued]:
            break
        time.sleep(5)

    print(f"\nFinal status: {status}")

    # Retrieve results
    # support_qiskit=False → plain JSON; parse directly without ResultDecoder
    if status == TaskStatus.Completed:
        raw = qrmi.task_result(job_id).value
        result = json.loads(raw)
        # IBM QCS plain-JSON result shape: {"results": [{"data": {"meas": {"samples": [...]}}}]}
        # samples is a list of hex-encoded integers; decode to zero-padded bitstrings
        samples = result["results"][0]["data"]["meas"]["samples"]
        num_bits = sum(reg.size for reg in isa_circuit.cregs)
        from collections import Counter

        counts = Counter(format(int(s, 16), f"0{num_bits}b") for s in samples)
        print(f"\nMeasurement counts: {dict(counts.most_common(8))}")
        qrmi.task_stop(job_id)
    else:
        print(f"Job did not complete. Logs:\n{qrmi.task_logs(job_id)}")

finally:
    # Release only in interactive sessions; under Slurm the SPANK plugin
    # manages the session lifecycle and calling release() here would
    # prematurely close a session it does not own.
    if not os.environ.get("SLURM_JOB_ID"):
        qrmi.release(lock)
        print("\nSession released.")
Resource id:   ibm_kingston
Resource type: ResourceType.IBMQuantumComputeService
Accessible:    True
Lock token:    2ff43011-aed1-4436-a4df-40f37ec588b7

Backend: ibm_kingston
Qubits:  156
Gates:   ['cz', 'id', 'rx', 'rz', 'rzz', 'sx', 'x', 'xslow']
        ┌───┐      ░ ┌─┐
   q_0: ┤ H ├──■───░─┤M├───
        └───┘┌─┴─┐ ░ └╥┘┌─┐
   q_1: ─────┤ X ├─░──╫─┤M├
             └───┘ ░  ║ └╥┘
meas: 2/══════════════╩══╩═
                      0  1

Transpiled gate counts: OrderedDict([('rz', 6), ('sx', 3), ('measure', 2), ('cz', 1), ('barrier', 1)])
Payload ready
Job submitted: dai43g8mhr3c73e7a7o0
  Status: TaskStatus.Queued
  Status: TaskStatus.Running
  Status: TaskStatus.Completed

Final status: TaskStatus.Completed

Measurement counts: {'11': 487, '00': 254, '01': 177, '10': 106}

Session released.

Vysokoúrovňové rozhraní Qiskit: QRMIService a SamplerV2​

Výše uvedený surový životní cyklus poskytuje explicitní kontrolu nad každým voláním. Pro standardní workflow Qiskit poskytuje QRMI primitivum SamplerV2 implementující BaseSamplerV2.

Správa životního cyklu

SamplerV2 se stará o serializaci payloadu, odeslání (task_start), opakované dotazování a dekódování výsledků. V dávkovém prostředí HPC (například se Slurmem) spravuje alokaci a uvolnění plánovač a plugin SPANK. V interaktivní Python session s použitím přímých nízkoúrovňových objektů API lze pomocí acquire() a release() explicitně spravovat vyhrazené session.

# QRMIService reads QRMI_JOB_QPU_RESOURCES / QRMI_JOB_QPU_TYPES set in Setup or Slurm
service = QRMIService()
qrmi_svc = service.resources()[0]
print(f"Using: {qrmi_svc.resource_id()} ({qrmi_svc.resource_type()})")

# Build an EfficientSU2 circuit
circuit = efficient_su2(5, entanglement="linear")
circuit.measure_all()
param_values = np.random.rand(circuit.num_parameters)

pm = generate_preset_pass_manager(
    optimization_level=1, target=get_target(qrmi_svc)
)
isa_circuit = pm.run(circuit)

# SamplerV2 executes jobs against the QRMI resource and decodes results into primitive containers
sampler = SamplerV2(qrmi_svc, options={"default_shots": 1024})
job = sampler.run([(isa_circuit, param_values)])
print(f"Job ID: {job.job_id()} | Status: {job.status()}")

# Poll with retry — re-raise immediately on permanent failures;
# only retry on transient network/timeout errors (connection resets, 503s).
_TRANSIENT = (
    "503",
    "Service Unavailable",
    "ConnectionError",
    "TimeoutError",
    "timed out",
    "Connection reset",
)
result = None
for attempt in range(60):
    try:
        result = job.result()  # blocks until complete
        break
    except Exception as e:
        if not any(tok in str(e) for tok in _TRANSIENT):
            raise
        print(f"  Transient error on attempt {attempt + 1}: {e}")
        time.sleep(10)

if result is not None:
    counts = result[0].data.meas.get_counts()
    print(f"Counts (first 5): {dict(list(counts.items())[:5])}")
else:
    print("Job did not complete after retries.")

if job.errored():
    print(f"Logs:\n{job.logs()}")
Using: ibm_kingston (ResourceType.IBMQuantumComputeService)
Job ID: dai43jj9k43c73afhrhg | Status: JobStatus.QUEUED
Counts (first 5): {'00010': 66, '00100': 28, '11000': 71, '00110': 23, '10100': 14}

Kontext HPC: injektáž prostředků Slurm​

V HPC clusteru uživatelé požadují kvantové prostředky pomocí syntaxe Slurm GRES spolu s možnostmi pluginu QRMI SPANK. Plugin automaticky zajišťuje injektáž přihlašovacích údajů a prostředků:

#SBATCH --gres=qpu:1
#SBATCH --qpu=ibm_kingston
python my_workflow.py   # QRMI_JOB_QPU_RESOURCES and QRMI_JOB_QPU_TYPES are already set

Kód aplikace za běhu zjišťuje své alokované prostředky — žádné natvrdo zapsané názvy backendů:

# get_job_qpu_resources_and_types() reads QRMI_JOB_QPU_RESOURCES / QRMI_JOB_QPU_TYPES
# set by the Slurm SPANK plugin (or manually above in Setup)
qpus, qpu_types = get_job_qpu_resources_and_types()
print("Resources allocated by scheduler:")
for qpu, qpu_type in zip(qpus, qpu_types):
    print(f"  {qpu}  ({qpu_type})")

# QRMIService wraps this into a list of ready QuantumResource objects
for r in QRMIService().resources():
    print(
        f"\nQRMIService found: {r.resource_id()}  accessible={r.is_accessible()}"
    )
Resources allocated by scheduler:
  ibm_kingston  (ibm-quantum-compute-service)

QRMIService found: ibm_kingston  accessible=True

Příklad ve velkém měřítku na hardwaru: SQD na N2_2​

Zde spojíme všechny komponenty do kompletního workflow kvantové chemie ve větším měřítku, spuštěného na skutečném hardwaru IBM Quantum prostřednictvím QRMI.

SQD kombinuje následující:

  1. Kvantové vzorkování ansatzu Local Unitary Cluster Jastrow (LUCJ) sestaveného pomocí ffsim a inicializovaného z CCSD amplitud
  2. Transpilaci s ohledem na hardware, odpovídající topologii heavy-hex mřížky prostřednictvím generate_lucj_pass_manager
  3. Spuštění vzorkování na hardwaru IBM Quantum spravovaném prostřednictvím QRMIService a QRMI SamplerV2
  4. Klasické následné zpracování: samo-konzistentní obnovení konfigurace a iterativní diagonalizaci podprostoru pomocí qiskit-addon-sqd

Aplikujeme SQD na N2_2 při vazebné vzdálenosti 1,0 A˚\AA s aktivním prostorem odvozeným z bázové sady cc-pVDZ (26 prostorových orbitalů, odpovídajících 52 spin-orbitalům/qubitům).

Referenční energie pro aktivní prostor N2_2 /cc-pVDZ (vazebná vzdálenost 1,0 A˚\AA):

  • Referenční energie (samostatný výpočet SCI): −109,22802922 Ha
Přesnost uloženého běhu

Níže uvedený běh SQD demonstruje úspěšné end-to-end spuštění QRMI na hardwaru IBM Quantum. S jedním opakováním LUCJ a 100 000 shoty výsledek skončí přibližně 23,7 kcal/mol nad referenční energií a nedosahuje chemické přesnosti (≤ 1 kcal/mol). Změna n_reps, počtu shotů nebo počtu iterací SQD by mohla přesnost zlepšit, ale vyžaduje další testování.

V uloženém běhu odstranil pass manager ffsim interakce s opačným spinem (24, 24) a (20, 20), protože je backend nedokázal zpracovat. Uvedené výsledky používají tento upravený obvod.

from qrmi.primitives.ibm import get_backend
import math
import os
import time
from functools import partial
from dotenv import load_dotenv
import numpy as np
import matplotlib.pyplot as plt

import pyscf
import pyscf.gto
import pyscf.scf
import pyscf.cc
import pyscf.mcscf
import pyscf.ao2mo

import ffsim
import ffsim.qiskit
from qiskit import QuantumCircuit, QuantumRegister
from qiskit_addon_sqd.fermion import (
    SCIResult,
    diagonalize_fermionic_hamiltonian,
    solve_sci_batch,
)
from qrmi.primitives import QRMIService
from qrmi.primitives.ibm import SamplerV2, get_target

load_dotenv(override=False)
os.environ.setdefault("QRMI_JOB_QPU_RESOURCES", "ibm_kingston")
os.environ.setdefault("QRMI_JOB_QPU_TYPES", "ibm-quantum-compute-service")

# ── Step 1: Map classical inputs to a quantum problem ─────────────────

# Build N2 molecule at 1.0 Å bond distance
mol = pyscf.gto.Mole()
mol.build(
    atom=[["N", (0, 0, 0)], ["N", (1.0, 0, 0)]],
    basis="cc-pvdz",
    symmetry="Dooh",
)

# Define active space: freeze 2 core orbitals
n_frozen = 2
active_space = range(n_frozen, mol.nao_nr())

# Get molecular integrals
scf = pyscf.scf.RHF(mol).run()
norb = len(active_space)
n_electrons = int(sum(scf.mo_occ[active_space]))
n_alpha = (n_electrons + mol.spin) // 2
n_beta = (n_electrons - mol.spin) // 2
nelec = (n_alpha, n_beta)

cas = pyscf.mcscf.CASCI(scf, norb, nelec)
mo = cas.sort_mo(active_space, base=0)
hcore, nuclear_repulsion_energy = cas.get_h1cas(mo)
eri = pyscf.ao2mo.restore(1, cas.get_h2cas(mo), norb)

# Reference energy from external SCI calculation
reference_energy = -109.22802921665716

print(
    f"N₂/cc-pVDZ active space: {norb} orbitals ({2 * norb} qubits), {nelec} electrons"
)
print(f"SCF energy:       {scf.e_tot:.8f} Ha")
print(f"Reference energy: {reference_energy:.8f} Ha")

# Get CCSD amplitudes for initializing the LUCJ ansatz
ccsd = pyscf.cc.CCSD(
    scf, frozen=[i for i in range(mol.nao_nr()) if i not in active_space]
).run()
t1 = ccsd.t1
t2 = ccsd.t2
print(f"CCSD energy:      {ccsd.e_tot:.8f} Ha")

# Discover backend via QRMIService (QRMI_JOB_QPU_RESOURCES set in Setup)
service = QRMIService()
qrmi_sqd = service.resources()[0]
print(f"Using QRMI resource: {qrmi_sqd.resource_id()}")

# get_backend() wraps the QRMI resource as a Qiskit backend for layout synthesis

backend = get_backend(qrmi_sqd)

# Set ansatz properties
n_reps = 1
pairs_aa = [(p, p + 1) for p in range(norb - 1)]
pairs_ab = None

# Create pass manager adapted to hardware heavy-hex topology
pass_manager, pairs_ab = ffsim.qiskit.generate_lucj_pass_manager(
    backend=backend,
    norb=norb,
    connectivity="heavy-hex",
    interaction_pairs=(pairs_aa, pairs_ab),
    optimization_level=3,
)

# Create the compressed LUCJ ansatz operator
ucj_op = ffsim.UCJOpSpinBalanced.from_t_amplitudes(
    t2=t2,
    t1=t1,
    n_reps=n_reps,
    interaction_pairs=(pairs_aa, pairs_ab),
    optimize=True,
    options=dict(maxiter=1000),
)

# Assemble the circuit
qubits = QuantumRegister(2 * norb, name="q")
circuit = QuantumCircuit(qubits)
circuit.append(ffsim.qiskit.PrepareHartreeFockJW(norb, nelec), qubits)
circuit.append(ffsim.qiskit.UCJOpSpinBalancedJW(ucj_op), qubits)
circuit.measure_all()
print(f"LUCJ circuit: {circuit.num_qubits} qubits, depth {circuit.depth()}")

# ── Step 2: Optimize for quantum hardware execution ───────────────────

isa_circuit = pass_manager.run(circuit)
print(f"Transpiled gate counts: {isa_circuit.count_ops()}")

# ── Step 3: Execute using Qiskit primitives (QRMI SamplerV2) ─────────

sampler = SamplerV2(qrmi_sqd, options={"default_shots": 100_000})
# sampler.options.environment.job_tags = ["TUT_SQD"]
job = sampler.run([(isa_circuit,)])
print(f"Job submitted via QRMI: {job.job_id()} | Status: {job.status()}")
print("Waiting for results from hardware...")

_TRANSIENT = (
    "503",
    "Service Unavailable",
    "ConnectionError",
    "TimeoutError",
    "timed out",
    "Connection reset",
)
primitive_result = None
for attempt in range(120):
    try:
        primitive_result = job.result()
        break
    except Exception as e:
        if not any(tok in str(e) for tok in _TRANSIENT):
            raise
        print(f"  Transient error on attempt {attempt + 1}: {e}")
        time.sleep(10)

if primitive_result is None:
    raise RuntimeError("Job did not complete after retries")

pub_result = primitive_result[0]
bit_array = pub_result.data.meas
print(f"Total shots collected: {bit_array.num_shots}")

# ── Step 4: Post-process and return result in classical format ────────

def is_valid_bitstring(
    bitstring: str, norb: int, nelec: tuple[int, int]
) -> bool:
    n_a, n_b = nelec
    return (
        len(bitstring) == 2 * norb
        and bitstring[norb:].count("1") == n_a
        and bitstring[:norb].count("1") == n_b
    )

num_valid = sum(
    is_valid_bitstring(b, norb, nelec) for b in bit_array.get_bitstrings()
)
valid_fraction = num_valid / bit_array.num_shots
expected_random = (
    math.comb(norb, n_alpha) * math.comb(norb, n_beta) / (2 ** (2 * norb))
)
print(f"Fraction of valid configurations sampled: {valid_fraction:.5f}")
print(f"Expected fraction from uniform random:     {expected_random:.4e}")

# Configure SQD eigensolver
energy_tol = 1e-3
occupancies_tol = 1e-3
max_iterations = 5
num_batches = 3
samples_per_batch = 300
symmetrize_spin = True
carryover_threshold = 1e-4
max_cycle = 200

# Hartree-Fock initial occupancy guess
initial_occupancies = (
    np.array([1] * n_alpha + [0] * (norb - n_alpha)),
    np.array([1] * n_beta + [0] * (norb - n_beta)),
)

sci_solver = partial(solve_sci_batch, spin_sq=0.0, max_cycle=max_cycle)
result_history = []

def callback(results: list[SCIResult]):
    result_history.append(results)
    iteration = len(result_history)
    print(f"Iteration {iteration}")
    for i, res in enumerate(results):
        subspace_dim = np.prod(res.sci_state.amplitudes.shape)
        print(
            f"  Subsample {i}: Energy = {res.energy + nuclear_repulsion_energy:.8f} Ha | Subspace dim = {subspace_dim}"
        )

print("\nRunning SQD post-processing...")
rng = np.random.default_rng(42)
sqd_result = diagonalize_fermionic_hamiltonian(
    hcore,
    eri,
    bit_array,
    samples_per_batch=samples_per_batch,
    norb=norb,
    nelec=nelec,
    num_batches=num_batches,
    energy_tol=energy_tol,
    occupancies_tol=occupancies_tol,
    max_iterations=max_iterations,
    sci_solver=sci_solver,
    symmetrize_spin=symmetrize_spin,
    initial_occupancies=initial_occupancies,
    carryover_threshold=carryover_threshold,
    callback=callback,
    seed=rng,
)

final_energy = sqd_result.energy + nuclear_repulsion_energy
energy_error = final_energy - reference_energy

print("\n=== Energy Summary (N₂/cc-pVDZ active space) ===")
print(f"SCF energy:       {scf.e_tot:.8f} Ha")
print(f"Reference energy: {reference_energy:.8f} Ha")
print(f"Final SQD energy: {final_energy:.8f} Ha")
print(
    f"Energy error:     {energy_error:.8f} Ha ({abs(energy_error) * 627.5:.4f} kcal/mol)"
)

# ── Visualization ─────────────────────────────────────────────────────

x1 = range(len(result_history))
min_e = [
    min(res, key=lambda r: r.energy).energy + nuclear_repulsion_energy
    for res in result_history
]
e_diff = [abs(e - reference_energy) for e in min_e]
chem_accuracy = 0.001  # ~1 mHa / ~0.6 kcal/mol

y2 = np.sum(sqd_result.orbital_occupancies, axis=0)
x2 = range(len(y2))

fig, axs = plt.subplots(1, 2, figsize=(12, 5))

# Energies convergence plot
axs[0].plot(x1, e_diff, label="Energy error", marker="o")
axs[0].set_xticks(list(x1))
axs[0].set_xticklabels(list(x1))
axs[0].set_yscale("log")
axs[0].axhline(
    y=chem_accuracy,
    color="#BF5700",
    linestyle="--",
    label="Chemical accuracy (1 mHa)",
)
axs[0].set_title("SQD Energy Error vs Iteration")
axs[0].set_xlabel("Iteration")
axs[0].set_ylabel("Energy Error (Ha)")
axs[0].legend()

# Spatial orbital occupancy plot
axs[1].bar(x2, y2, width=0.8)
axs[1].set_xticks(list(x2)[::2])
axs[1].set_xticklabels(list(x2)[::2])
axs[1].set_title("Avg Occupancy per Spatial Orbital")
axs[1].set_xlabel("Spatial Orbital Index")
axs[1].set_ylabel("Avg Occupancy")

plt.tight_layout()
plt.show()
WARN: Unable to to identify input symmetry using original axes.
Different symmetry axes will be used.

converged SCF energy = -108.929838385609
N₂/cc-pVDZ active space: 26 orbitals (52 qubits), (5, 5) electrons
SCF energy:       -108.92983839 Ha
Reference energy: -109.22802922 Ha
E(CCSD) = -109.2177884185545  E_corr = -0.2879500329450047
CCSD energy:      -109.21778842 Ha
Using QRMI resource: ibm_kingston
LUCJ circuit: 52 qubits, depth 3
Transpiled gate counts: OrderedDict([('sx', 7041), ('rz', 6969), ('cz', 1858), ('measure', 52), ('x', 47), ('barrier', 1)])
Job submitted via QRMI: dai43o0mhr3c73e7a81g | Status: JobStatus.QUEUED
Waiting for results from hardware...
Total shots collected: 100000
Fraction of valid configurations sampled: 0.00319
Expected fraction from uniform random:     9.6079e-07

Running SQD post-processing...
Iteration 1
  Subsample 0: Energy = -109.09341960 Ha | Subspace dim = 208849
  Subsample 1: Energy = -109.11738590 Ha | Subspace dim = 204304
  Subsample 2: Energy = -109.09947704 Ha | Subspace dim = 212521
Iteration 2
  Subsample 0: Energy = -109.16015998 Ha | Subspace dim = 332929
  Subsample 1: Energy = -109.16823702 Ha | Subspace dim = 319225
  Subsample 2: Energy = -109.16189785 Ha | Subspace dim = 336400
Iteration 3
  Subsample 0: Energy = -109.17759299 Ha | Subspace dim = 471969
  Subsample 1: Energy = -109.17937442 Ha | Subspace dim = 512656
  Subsample 2: Energy = -109.17970409 Ha | Subspace dim = 504100
Iteration 4
  Subsample 0: Energy = -109.18410905 Ha | Subspace dim = 608400
  Subsample 1: Energy = -109.18265405 Ha | Subspace dim = 636804
  Subsample 2: Energy = -109.18608430 Ha | Subspace dim = 657721
Iteration 5
  Subsample 0: Energy = -109.18870837 Ha | Subspace dim = 846400
  Subsample 1: Energy = -109.18890818 Ha | Subspace dim = 848241
  Subsample 2: Energy = -109.19022232 Ha | Subspace dim = 804609

=== Energy Summary (N₂/cc-pVDZ active space) ===
SCF energy:       -108.92983839 Ha
Reference energy: -109.22802922 Ha
Final SQD energy: -109.19022232 Ha
Energy error:     0.03780690 Ha (23.7238 kcal/mol)

Output of the previous code cell

Další kroky​

Doporučení

Pokud tě tato práce zaujala, mohly by tě zajímat následující materiály:

Zdroj: Dokumentace IBM Quantum — aktualizováno 7. 11. 2026
Anglická verze na doQumentation — aktualizováno 7. 11. 2026
Problém s webem nebo překladem?Problém v obsahu? Upravit v IBM Quantum docs
