Stínová tomografie Greenbergerova-Hornova-Zeilingerova stavu

Odhad využití: Méně než 10 sekund na procesoru Heron r2 (POZNÁMKA: Jde pouze o odhad. Tvoje doba běhu se může lišit.)

Výsledky učení

• Jak stínová tomografie vytváří klasický stín kvantového stavu a proč vyžaduje exponenciálně méně měření než plná tomografie stavu

• Jak implementovat lokální Pauliho stínovou tomografii pomocí Qiskit k odhadu magnetizací jednotlivých qubitů, dvoubodových korelátorů a dvouqubitových redukovaných matic hustoty

• Jak použít qiskit-paulice pro detekci chyb s nízkou režií pomocí časoprostorových kódů v rozsáhlém hardwarovém experimentu

Předpoklady

• Měření

• Tomografie kvantového stavu

• Detekce chyb pomocí časoprostorových kódů

Pozadí

Plná tomografie kvantového stavu systému o $N$ qubitech vyžaduje exponenciálně mnoho měření k odhadu všech $4^N -1$ nezávislých parametrů matice hustoty. Pro systém s 50 qubity například tento proces vyžaduje řádově $10^{30}$ měření, což je více než miliardkrát více, než kolik je hvězd v pozorovatelném vesmíru. Stínová tomografie [1] je protokol kvantové informace, který vytváří „klasický stín“ kvantového stavu, z něhož lze cílové pozorovatelné odhadovat pomocí počtu měření, který roste logaritmicky s počtem pozorovatelných a nezávisí na velikosti systému $N$. Díky tomu je relevantní v mnoha oblastech kvantového počítání, včetně odhadu energie, výpočtů entanglementové entropie a korelačních funkcí, odhadu jader ve strojovém učení na kvantových počítačích a dalších.

Tento tutoriál ukazuje, jak pomocí stínové tomografie odhadnout lokální pozorovatelné, jako je magnetizace jednoho qubitu $\langle Z_i \rangle$ pro qubit $i$, dvoubodová korelační funkce $\langle Z_i Z_j\rangle$ a dvouqubitová redukovaná matice hustoty (2-RDM) silně provázaného Greenbergerova-Hornova-Zeilingerova (GHZ) stavu. Tutoriál nejprve ilustruje malý pracovní postup stínové tomografie na 10qubitovém GHZ stavu pomocí simulace stavového vektoru. Poté ukazuje demonstraci se 100 qubity na skutečném kvantovém hardwaru.

Protokol stínové tomografie

Protokol stínové tomografie má následující kroky:

1. Aplikuj na počáteční kvantový stav náhodnou unitární transformaci $U$ vybranou z unitárního souboru.
2. Změř výsledek ve výpočetní bázi a získej bitový řetězec $\ket{b}$.
3. Ulož klasický snímek, $\hat{\rho} = \mathcal{M}^{-1}(U^{\dagger}\ket{b}\bra{b}U)$, kde $\mathcal{M}^{-1}$ je inverzí měřicího kanálu $\mathcal{M}(\rho)=\mathbb{E}[U^{\dagger}\ket{b}\bra{b}U]$.
4. Proces zopakuj $T$krát, přičemž soubor $T$ snímků $\{\hat{\rho}_t\}$ tvoří klasický stín $S(\rho, T)$.
5. Odhadni pozorovatelnou $o$ operátoru $O$ jako $\frac{1}{T}\sum_{t=1}^{T}\text{Tr}(O\hat{\rho}_t)$.

Varianty stínové tomografie

Volba unitárního souboru, tedy báze, v kroku 1 protokolu ovlivňuje výběrovou složitost, rozptyl odhadů a informační úplnost dané stínové tomografie. V literatuře bylo zvažováno mnoho skupin souborů, z nichž každá má kompromisy mezi složitostí a efektivitou odhadu pozorovatelných. Vlastnosti nejčastěji používaných variant jsou shrnuty v následující tabulce, ačkoli tento seznam není vyčerpávající.

Varianta	Soubor	Výběrová složitost	Hloubka obvodu	Vhodné pozorovatelné
lokální Pauli [1]	jednoqubitová Pauliho $\{X, Y, Z\}$	$\mathcal{O}(3^k\text{log}M/\varepsilon^2)$	1	lokální/málotělesové
globální Clifford [1]	$N$-qubitový Clifford	$\mathcal{O}(\text{Tr}(O^2)\text{log}M/\varepsilon^2)$	$\mathcal{O}(N\text{log}N)$	nízkohodnostní, věrnost
fermionové Gaussovské [2], [3]	matchgate obvody	$\mathcal{O}(\binom{\mu}{k}\frac{1}{\varepsilon^2})$	$\mathcal{O}(N^2)$	fermionové
mělké stíny [4], [5]	obvody s malou hloubkou	$\mathcal{O}(k2^k\text{log}M/\varepsilon^2)$	$\mathcal{O}(\text{log}N)$	nelokální (vhodné pro hardware)

Pojmy použité v tabulce jsou definovány takto:

• „výběrová složitost“ označuje počet měření potřebných pro danou variantu stínové tomografie.

• „hloubka obvodu“ popisuje, jak nákladné je měření implementovat na kvantovém hardwaru.

• $N$ je počet qubitů.

• $k$ je lokalita pozorovatelné (například $\langle Z_i \rangle$ má $k=1$ a $\langle Z_i Z_j\rangle$ má $k=2$).

• $M$ je počet pozorovatelných, které se mají odhadnout současně.

• $\varepsilon$ je tolerance aditivní chyby.

• $\mu$ je počet fermionů.

Ačkoli je lokální Pauliho soubor nejvhodnější pro hardware, platí se za něj penalizací výběrové složitosti $3^k$, což ho činí nevhodným pro odhad nelokálních vlastností. Obecněji, mez výběrové složitosti lokálních stínů roste jako $4^k$ a ve speciálním případě tenzorově součinových pozorovatelných se zlepšuje na $3^k$.

Naopak globální Cliffordův soubor lze sice použít k odhadu nelokálních pozorovatelných, ale jeho hloubka obvodu je nepříznivá. Fermionové Gaussovské stíny jsou užitečné v simulacích mnohočásticové fyziky, chemie a materiálů, ale vyžadují matchgate obvody, které mohou na univerzálních hradlových zařízeních představovat významnou režii.

Mělké stíny mají hloubku obvodu mezi lokálním Pauliho a globálním Cliffordovým souborem, což z nich činí velmi slibnou variantu pro praktickou implementaci, ačkoli stále existují otevřené otázky ohledně optimální hloubky obvodu pro danou pozorovatelnou.

Jak se hranice výzkumu stínové tomografie dále rozšiřuje, mezi nejdůležitější problémy k řešení patří optimální volba měřicího souboru pro cílovou množinu pozorovatelných, zlepšení mezí výběrové složitosti a rozšíření protokolu na časově vyvíjené pozorovatelné. Stínová tomografie nicméně stále představuje jeden z předních pracovních postupů pro získání maximální klasické informace z kvantového stavu pomocí minimálního počtu měření, což ji činí ideální pro charakterizaci kvantových stavů v měřítku, kde je nemožná plná tomografie i klasická simulace.

Lokální Pauliho soubor

Tento tutoriál používá náhodnou Pauliho bázi, tedy jednoqubitová Cliffordova hradla, ke sběru stínů a odhadu vlastností GHZ stavu. Všimni si, že Pauliho měření jsou skvělou volbou pro odhad lokálních pozorovatelných (například hustoty spinu, lokálních korelačních funkcí a hustoty pravděpodobnosti polohy), ale ne globálních (například celkové energie, hybnosti a náboje).

Zde se pro každý qubit nezávisle zvolí náhodná Pauliho báze $\{X, Y, Z\}$, aplikuje se odpovídající jednoqubitová rotace a následuje měření:

$$\begin{equation} U = U_0 \otimes U_1 \otimes \cdots \otimes U_{n-1}, U_q \in \{I, H, S^{\dagger}H\} \end{equation} \tag{1}$$

Pro tento soubor je inverze měřicího kanálu:

$$\begin{equation} \hat{\rho}_q=3U_q^{\dagger}\ket{b_q}\bra{b_q}U_q - I \end{equation} \tag{2}$$

Faktor $3$ pochází z průměrování přes tři Pauliho báze, což vytváří depolarizační kanál s parametrem $\frac{1}{3}$. Úplný estimátor se pak faktorizuje na součin jednoqubitových estimátorů. Jak ukazuje tabulka, pro $M$ pozorovatelných, každou s lokalitou $k$, je počet Pauliho stínů potřebných k odhadu všech pozorovatelných s aditivní chybou $\varepsilon$ s vysokou pravděpodobností roven $\mathcal{O}(\frac{3^k\text{log}(M)}{\varepsilon^2})$. Velikost systému nemá na náklady měření vliv, dokud pozorovatelné zůstávají lokální, takže exponenciálně mnoho pozorovatelných lze odhadnout současně jen s logaritmickými náklady.

Medián průměrů

Prostý průměr přes $T$ snímků snižuje rozptyl jednorázového odhadu pozorovatelné jako $\frac{1}{T}$, ale je citlivý na odlehlé hodnoty. Lze to napravit pomocí mediánu průměrů. Postup zahrnuje následující:

• Rozdělení $T$ snímků na $K$ stejně velkých skupin
• Výpočet průměru v každé skupině
• Vrácení mediánu průměrů skupin

Tento tutoriál provádí lokální Pauliho stínovou tomografii k odhadu vlastností GHZ stavu, nejprve na simulovaném příkladu s 10 qubity a poté demonstruje hardwarový experiment se 100 qubity.

Požadavky

Než začneš s tímto tutoriálem, ujisti se, že máš nainstalováno následující:

• Qiskit SDK v2.0 nebo novější s podporou vizualizace

• IBM Quantum Compute v0.28 nebo novější (pip install qiskit-ibm-runtime)

• Qiskit Paulice (pip install qiskit-paulice)

Nastavení

# Added by doQumentation — installs the packages this notebook needs if they are missing
import importlib.util

_needed = {"matplotlib": "matplotlib", "numpy": "numpy", "qiskit": "qiskit", "qiskit_ibm_runtime": "qiskit-ibm-runtime", "qiskit_paulice": "qiskit-paulice"}
_missing = [pip for module, pip in _needed.items()
            if importlib.util.find_spec(module) is None]
# One at a time, so a package that fails to install does not block the others
for _pip in _missing:
    %pip install -q {_pip}
if not _missing:
    print("\u2713 All required packages are installed")

import numpy as np
import matplotlib.pyplot as plt
from collections import deque, defaultdict
from qiskit import QuantumCircuit, ClassicalRegister
from qiskit.quantum_info import (
    Statevector,
    partial_trace,
    Operator,
    Pauli,
    SparsePauliOp,
)
from qiskit.transpiler import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import SamplerV2 as Sampler
from qiskit_paulice.layout import get_low_overhead_ancillas

seed = 42  # for reproducibility
rng = np.random.default_rng(seed)

Následující pomocné funkce používá rozsáhlý hardwarový příklad později v tutoriálu:

• bad_cz, bad_readout, bad_coherence — Dotazují se na kalibrační data backendu, aby identifikovaly hradla, qubity a hrany, které překračují prahy chyb nebo koherence, a daly se tak vyloučit z rozložení obvodu.

• parallel_ghz — Sestaví GHZ obvod dané velikosti pomocí prohledávání do šířky přes mapu propojení a rozloží vrstvy CNOT paralelně, aby minimalizoval hloubku obvodu.

• weighted_coverage, active_wires, z_trace_backward — Vypočítají, jak velká část chybového povrchu GHZ obvodu je chráněna danou sadou časoprostorových paritních kontrol, pomocí techniky zpětné propagace z [6].

• add_measurements — Připojí měření GHZ qubitů a kontrolních qubitů do oddělených klasických registrů, aby je bylo možné postselektovat nezávisle.

• build_shadow_circuits — Vytvoří jeden obvod pro každou náhodnou Pauliho bázi připojením vhodných jednoqubitových rotací před měření.

• parse_hw_results_w_checks — Rozbalí výstup Sampler na trojice (ghz_bits, check_bits, bases), jednu pro každé měření.

• adapt_to_flat_bits, estimate_zz_nn_hw — Namapují bity GHZ registru zpět do indexového prostoru celého zařízení a vypočítají odhad $\langle Z_i Z_{i+1}\rangle$ pomocí mediánu průměrů.

def bad_cz(target, threshold: float = 0.01) -> list:
    "Return edges whose CZ error exceeds threshold."
    edges = []
    for edge in backend.target.build_coupling_map().get_edges():
        if (edge[1], edge[0]) not in edges:
            edges.append(edge)
    cz_errors = {edge: target["cz"][edge].error for edge in edges}
    worst = sorted(cz_errors.items(), key=lambda x: x[1], reverse=True)
    return [list(edge) for edge, error in worst if error > threshold]

def bad_readout(target, threshold: float = 0.01) -> list:
    "Return nodes whose measurement error exceeds threshold."
    meas_errors = {
        node: target["measure"][(node,)].error
        for node in range(backend.num_qubits)
    }
    worst = sorted(meas_errors.items(), key=lambda x: x[1], reverse=True)
    return [node for node, error in worst if error > threshold]

def bad_coherence(target, threshold: float = 60) -> list:
    "Return nodes whose T2 value is below threshold."
    t2s = {
        node: (target.qubit_properties[node].t2 or 0) * 1e6
        for node in range(backend.num_qubits)
    }
    return [
        node
        for node, val in sorted(t2s.items(), key=lambda x: x[1])
        if val < threshold
    ]

def parallel_ghz(
    root: int, num_qubits: int, backend, bad_edges: list, skip: list
) -> tuple:
    "Build a GHZ circuit of size num_qubits using BFS from root, one neighbor per layer."
    edges = [
        e
        for e in [list(e) for e in backend.coupling_map.get_edges()]
        if e not in bad_edges
        and [e[1], e[0]] not in bad_edges
        and e[0] not in skip
        and e[1] not in skip
    ]
    adj = defaultdict(list)
    for u, v in edges:
        adj[u].append(v)
        adj[v].append(u)

    qc = QuantumCircuit(backend.num_qubits)
    visited = [root]
    queue = deque([root])
    explored = defaultdict(set)
    layers = []
    qc.h(root)

    while queue and len(visited) < num_qubits:
        layer = []
        for node in list(queue):
            queue.popleft()
            unvisited = [
                nb
                for nb in adj[node]
                if nb not in visited and nb not in explored[node]
            ]
            if unvisited:
                nb = unvisited[0]
                visited.append(nb)
                queue.append(node)
                queue.append(nb)
                explored[node].add(nb)
                layer.append((node, nb))
                if len(visited) == num_qubits:
                    break
        if layer:
            layers.append(layer)
        else:
            break

    for layer in layers:
        for q1, q2 in layer:
            qc.cx(q1, q2)
        qc.barrier()

    return qc, visited, layers

def weighted_coverage(
    layers: list, parities: list, w_idle: float = 0.2, w_gate: float = 0.8
) -> float:
    "Compute weighted fraction of wires covered by at least one parity check."
    wires = active_wires(layers)
    covered_by_any = {n_layer: set() for n_layer in range(len(layers))}
    for parity in parities:
        for n_layer, qs in z_trace_backward(layers, parity).items():
            covered_by_any[n_layer] |= qs
    covered_weight = total_weight = 0
    for n_layer in range(len(layers)):
        idle = wires[n_layer]["idle"]
        gate = wires[n_layer]["gate"]
        total_weight += w_idle * len(idle) + w_gate * len(gate)
        covered_weight += w_idle * len(
            covered_by_any[n_layer] & idle
        ) + w_gate * len(covered_by_any[n_layer] & gate)
    return covered_weight / total_weight if total_weight > 0 else 0

def active_wires(layers: list) -> dict:
    """
    Returns per-layer dict with two sets:
    - 'idle': activated wires that are idle in this layer
    - 'gate': activated wires that are control/target of a CNOT at this layer
    """
    first_activation = {}
    for n_layer, layer in enumerate(layers):
        for c, t in layer:
            first_activation.setdefault(c, n_layer)
            first_activation.setdefault(t, n_layer)
    result = {}
    for n_layer in range(len(layers)):
        active = {
            q
            for q, n_layer0 in first_activation.items()
            if n_layer >= n_layer0
        }
        gate = {q for c, t in layers[n_layer] for q in (c, t)}
        result[n_layer] = {"idle": active - gate, "gate": gate}
    return result

def z_trace_backward(layers: list, initial_Zs: list) -> dict:
    """
    Backward propagate Zs with parity cancellation.
    Returns {layer: set of qubits with odd parity Z at that layer}.
    """
    wires = active_wires(layers)
    support = set(initial_Zs)
    trace = {}
    for n_layer in range(len(layers) - 1, -1, -1):
        active = wires[n_layer]["idle"] | wires[n_layer]["gate"]
        trace[n_layer] = support & active
        new_support = set()
        for q in support:
            hit = False
            for c, t in layers[n_layer]:
                if q == t:
                    new_support ^= {t, c}
                    hit = True
                    break
                elif q == c:
                    new_support ^= {c}
                    hit = True
                    break
            if not hit:
                new_support ^= {q}
        support = new_support
    return trace

def add_measurements(
    qc: QuantumCircuit, ghz_qubits: list, checks: list
) -> QuantumCircuit:
    "Add GHZ and check qubit measurements into separate classical registers."
    c1 = ClassicalRegister(len(ghz_qubits), "c1")
    qc.add_register(c1)
    for q, c in zip(ghz_qubits, c1):
        qc.measure(q, c)
    c2 = ClassicalRegister(len(checks), "c2")
    qc.add_register(c2)
    for q, c in zip(checks, c2):
        qc.measure(q, c)
    return qc

def build_shadow_circuits(
    base_circuit: QuantumCircuit,
    n_measure: int,
    ghz_qubits: list,
    checks: list,
) -> tuple:
    "Build n_measure circuits by appending random Pauli basis rotations to each GHZ qubit."
    n = base_circuit.num_qubits
    all_bases = rng.integers(0, 3, size=(n_measure, n))
    circuits = []
    for m in range(n_measure):
        qc = base_circuit.copy()
        qc.barrier()
        for q in ghz_qubits:
            b = all_bases[m, q]
            if b == 1:
                qc.h(q)
            elif b == 2:
                qc.sdg(q)
                qc.h(q)
        add_measurements(qc, ghz_qubits, checks)
        circuits.append(qc)
    return circuits, all_bases

def parse_hw_results_w_checks(
    result, bases: np.ndarray, ghz_qubits: list, checks: list
) -> list:
    "Parse hardware bitstrings into (ghz_bits, check_bits, bases) triples."
    snapshots = []
    n_ghz = len(ghz_qubits)
    n_checks = len(checks)
    for t, pub_result in enumerate(result):
        ghz_strings = (
            pub_result.data.c1.get_bitstrings()
        )  # one entry per shot
        chk_strings = pub_result.data.c2.get_bitstrings()
        for ghz_bitstring, check_bitstring in zip(ghz_strings, chk_strings):
            ghz_bits = [
                int(ghz_bitstring[n_ghz - 1 - i]) for i in range(n_ghz)
            ]
            check_bits = [
                int(check_bitstring[n_checks - 1 - i])
                for i in range(n_checks)
            ]
            snapshots.append((ghz_bits, check_bits, bases[t]))
    return snapshots

def adapt_to_flat_bits(
    ghz_bits: list, ghz_qubits: list, n_total: int
) -> list:
    "Map GHZ-register bits back to a full n_total-length bit vector."
    bits = [0] * n_total
    for i, q in enumerate(ghz_qubits):
        bits[q] = ghz_bits[i]
    return bits

def estimate_zz_nn_hw(
    snapshots: list, ghz_qubits: list, n_total: int, n_groups: int
) -> np.ndarray:
    "Estimate <ZiZi+1> for each neighboring GHZ qubit pair from flat-bit snapshots."
    pairs = list(zip(ghz_qubits[:-1], ghz_qubits[1:]))
    all_est = np.column_stack(
        [
            snapshot_estimate(
                ["Z" if q in pair else "I" for q in range(n_total)], snapshots
            )
            for pair in pairs
        ]
    )
    return mom(all_est, n_groups).real

Malý příklad se simulátorem

Nejprve připrav 10qubitový GHZ stav pomocí simulace stavového vektoru a odhadni jeho vlastnosti pomocí lokálních Pauliho stínů. GHZ stav je maximálně provázaný kvantový stav se třemi nebo více qubity, který slouží jako měřítko pro vícečásticové provázání. Je běžným stavebním prvkem protokolů kvantové komunikace a kryptografie. GHZ obvod navíc má plně známé analytické vlastnosti, takže je ideální pro ověřování v tomto tutoriálu.

Krok 1: Mapování klasických vstupů na kvantový problém

Připrav ideální 10qubitový GHZ stav.

def ghz_statevector(num_qubits):
    qc = QuantumCircuit(num_qubits)
    qc.h(0)
    for q in range(num_qubits - 1):
        qc.cx(q, q + 1)
    return Statevector(qc)

num_qubits = 10  # number of qubits
psi = ghz_statevector(num_qubits)
psi.seed(seed)
print(
    f"{num_qubits}-qubit GHZ state ready (norm = {np.linalg.norm(psi):.6f})"
)

10-qubit GHZ state ready (norm = 1.000000)

Krok 2: Optimalizace pro spuštění na kvantovém hardwaru

Dále definuj funkci, která sbírá stínové snímky rotací GHZ stavu do náhodných Pauliho bází. To odpovídá tomu, co dělá primitivum Sampler na hardwaru v rozsáhlém příkladu.

def basis_circuit(b):
    """0 -> Z basis (I), 1 -> X basis (H), 2 -> Y basis (Sdg;H)."""
    qc = QuantumCircuit(1)
    if b == 1:
        qc.h(0)
    elif b == 2:
        qc.sdg(0)
        qc.h(0)
    # b == 0: Z basis, no rotation
    return qc

_basis = {
    b: basis_circuit(b) for b in (0, 1, 2)
}  # built once, shared with the estimator's _U

def collect_shadow_snapshots(psi, n_snapshots, num_qubits):
    snapshots = []
    for _ in range(n_snapshots):
        bases = rng.integers(0, 3, size=num_qubits)
        rot = QuantumCircuit(num_qubits)
        for q, b in enumerate(bases):
            rot.compose(_basis[b], qubits=[q], inplace=True)
        evolved = psi.evolve(rot)
        evolved.seed(int(rng.integers(0, 2**31)))
        bitstr = next(
            iter(evolved.sample_counts(shots=1))
        )  # Born rule internal
        bits = [int(x) for x in bitstr[::-1]]  # little-endian -> qubit
        snapshots.append((bits, bases))
    return snapshots

Krok 3: Spuštění pomocí primitiv Qiskit

Pro tuto simulaci použij přímo stavový vektor.

n_snapshots = 5000  # number of shadow snapshots
n_groups = 20  # groups/batches for median-of-means

snapshots = collect_shadow_snapshots(psi, n_snapshots, num_qubits)
print(f"Collected {n_snapshots} snapshots.")

Collected 5000 snapshots.

Krok 4: Následné zpracování a vrácení výsledku v požadovaném klasickém formátu

Definuj stínový estimátor a estimátor median-of-means (MOM) pro náhodné měřicí báze použité ke sběru stínových snímků. Pomocí těchto funkcí odhadni z naměřených dat vlastnosti stavu GHZ, včetně magnetizace jednotlivých qubitů, dvouqubitových korelátorů a dvouqubitové RDM. Potom odhady porovnej s přesnými hodnotami.

_U = {
    b: Operator(basis_circuit(b)) for b in (0, 1, 2)
}  # rotation Uᵢ per basis
_P = {p: Operator(Pauli(p)) for p in "IXYZ"}  # single-qubit Paulis

def shadow_estimator(P, b, bit):  # P is a label char, e.g. "X"
    UPU = _U[b] @ _P[P] @ _U[b].adjoint()  # Uᵢ P Uᵢ†
    return (3 * UPU.data[bit, bit] - np.trace(_P[P].data)).real

def mom(estimates: np.ndarray, n_groups: int) -> np.ndarray:
    "Median-of-means outlier suppression."
    T = len(estimates)
    spg = T // n_groups  # shots per group
    trimmed = estimates[
        : spg * n_groups
    ]  # drop any leftover shots that don't cleanly fit into a group
    groups = trimmed.reshape(n_groups, spg, *estimates.shape[1:])
    means = groups.mean(axis=1)  # take the mean of each group
    return np.median(means.real, axis=0) + 1j * np.median(
        means.imag, axis=0
    )  # take the median of means for real and imaginary parts separately

def snapshot_estimate(
    pauli_string, snapshots
):  # full-width label, len == num_qubits
    out = np.empty(len(snapshots), dtype=complex)
    for t, (bits, bases) in enumerate(snapshots):
        e = 1.0 + 0j
        for q, P in enumerate(pauli_string):
            e *= shadow_estimator(P, bases[q], bits[q])
        out[t] = e
    return out

Z_est = np.column_stack(
    [
        snapshot_estimate(
            ["Z" if q == i else "I" for q in range(num_qubits)], snapshots
        )
        for i in range(num_qubits)
    ]
)
Z_vals = mom(Z_est, n_groups).real

ZZ_est = np.column_stack(
    [
        snapshot_estimate(
            ["Z" if q in (i, i + 1) else "I" for q in range(num_qubits)],
            snapshots,
        )
        for i in range(num_qubits - 1)
    ]
)
ZZ_nn = mom(ZZ_est, n_groups).real

ZZ_full = np.zeros((n_snapshots, num_qubits, num_qubits), dtype=complex)
for i in range(num_qubits):
    ZZ_full[:, i, i] = 1.0  # diagonal is always 1
    for j in range(i + 1, num_qubits):
        col = snapshot_estimate(
            ["Z" if q in (i, j) else "I" for q in range(num_qubits)],
            snapshots,
        )
        ZZ_full[:, i, j] = col
        ZZ_full[:, j, i] = col  # symmetric
ZZ_mat = mom(ZZ_full, n_groups).real

# 2-qubit reduced density matrix (RDM) for pair (qi, qj)
# the elementwise complex median (real/imag split) for the RDM coefficients generalizes the scalar median in Ref.[1]
qi, qj = 0, num_qubits - 1
terms = []
for a in "IXYZ":
    for b in "IXYZ":
        label = "".join({qi: a, qj: b}.get(q, "I") for q in range(num_qubits))
        c = mom(snapshot_estimate(label, snapshots).reshape(-1, 1), n_groups)[
            0
        ]
        terms.append((b + a, c / 4))
rho_shadow = SparsePauliOp.from_list(terms).to_matrix()

traced_out = [q for q in range(num_qubits) if q not in (qi, qj)]
rho_exact = partial_trace(
    psi, traced_out
).data  # diag(0.5, 0, 0, 0.5) for GHZ

print(f"{'Observable':<22} {'Estimated':>12} {'Ideal':>8} {'Max error':>12}")
print("-" * 57)
print(
    f"{'<Zi> (all qubits)':<22} {'-':>12} {'0':>8} {np.max(np.abs(Z_vals)):>12.4f}"
)
print(
    f"{'<ZiZi+1> mean':<22} {np.mean(ZZ_nn):>12.4f} {'1':>8} {np.max(np.abs(ZZ_nn - 1)):>12.4f}"
)
print(
    f"{'2-RDM Frobenius err':<22} {'-':>12} {'0':>8} {np.linalg.norm(rho_shadow - rho_exact):>12.4f}"
)

Observable                Estimated    Ideal    Max error
---------------------------------------------------------
<Zi> (all qubits)                 -        0       0.0540
<ZiZi+1> mean                1.0040        1       0.1520
2-RDM Frobenius err               -        0       0.1080

Vizualizace výsledků

První graf ukazuje odhadnuté hodnoty magnetizace jednotlivých qubitů pro různé qubity. Druhý graf ukazuje rozdělení odhadnutých hodnot dvoubodových korelátorů pro všechny dvojice qubitů. Poslední graf ukazuje velikost prvků dvouqubitové redukované matice hustoty. Na danou velikost systému se používá poměrně velký soubor snímků, takže výsledky jsou blízké přesným hodnotám.

fig, axes = plt.subplots(
    1, 3, figsize=(14, 4), gridspec_kw={"width_ratios": [1, 1, 1]}
)

z_exact = psi.expectation_value(
    SparsePauliOp.from_sparse_list([("Z", [0], 1.0)], num_qubits)
).real  # 0.0
zz_exact = psi.expectation_value(
    SparsePauliOp.from_sparse_list([("ZZ", [0, 1], 1.0)], num_qubits)
).real  # 1.0

# <Zi>
axes[0].bar(range(num_qubits), Z_vals, color="#4a90d9", alpha=0.85)
axes[0].axhline(0, color="black", lw=0.8)
axes[0].set_ylim(-0.5, 0.5)
axes[0].set_title(r"$\langle Z_i \rangle$ (ideal = %0.2f)" % z_exact)
axes[0].set_xlabel("Qubit index")
axes[0].grid(axis="y", alpha=0.3)

# <ZiZj>
im = axes[1].imshow(ZZ_mat, vmin=-1, vmax=1, cmap="magma")
plt.colorbar(im, ax=axes[1])
axes[1].set_title(r"$\langle Z_i Z_j \rangle$ (ideal = %0.2f)" % zz_exact)
axes[1].set_xlabel("Qubit j")
axes[1].set_ylabel("Qubit i")

# 2-RDM magnitude
im2 = axes[2].imshow(np.abs(rho_shadow), vmin=0, vmax=0.5, cmap="Blues")
plt.colorbar(im2, ax=axes[2])
axes[2].set_title(r"$|\rho_2|$ for qubits (0, N-1)")
axes[2].set_xticks(range(4))
axes[2].set_yticks(range(4))
axes[2].set_xticklabels(["00", "01", "10", "11"])
axes[2].set_yticklabels(["00", "01", "10", "11"])

[Text(0, 0, '00'), Text(0, 1, '01'), Text(0, 2, '10'), Text(0, 3, '11')]

Posouzení škálování s počtem shotů

V tomto tutoriálu se k odhadu pozorovatelných používá 5 000 snímků. Škálování stínové tomografie s počtem shotů se posuzuje vykreslením střední chyby jedné z odhadovaných funkcí v závislosti na různých rozpočtech shotů. Chyba dvouqubitového korelátoru klesá jako $1/\sqrt{T}$, což odpovídá standardní statistické konvergenci estimátoru průměru. Význam stínové tomografie spočívá v tom, že konstantní předfaktor před $1/\sqrt{T}$ u lokálních pozorovatelných, jako jsou ty zkoumané v tomto tutoriálu, neroste s počtem qubitů.

shot_counts = [100, 250, 500, 1000, 2000, 5000, 10000]
errors = []

for N_test in shot_counts:
    snaps = collect_shadow_snapshots(psi, N_test, num_qubits)
    zz_vals = []
    for i in range(num_qubits - 1):
        ests = []
        for bits, bases in snaps:
            e = 1.0 + 0j
            for q in range(num_qubits):
                op = "Z" if q in (i, i + 1) else "I"
                e *= shadow_estimator(op, bases[q], bits[q])
            ests.append(e.real)
        zz_vals.append(np.mean(ests))
    errors.append(float(np.mean(np.abs(np.array(zz_vals) - 1.0))))
    print(f"T={N_test:5d} error = {errors[-1]:.4f}")

fig, ax = plt.subplots(figsize=(6, 4))
T_arr = np.array(shot_counts, dtype=float)
ax.loglog(T_arr, errors, "o-", color="#4a90d9", lw=2, label="Shadow estimate")
ax.loglog(
    T_arr,
    errors[0] * np.sqrt(shot_counts[0] / T_arr),
    "k--",
    alpha=0.5,
    label=r"$1/\sqrt{T}$ reference",
)
ax.set_xlabel("Shots T")
ax.set_ylabel(r"Mean $|\langle Z_i Z_{i+1} \rangle - 1|$")
ax.set_title(f"Convergence for {num_qubits}-qubit GHZ")
ax.legend()
plt.tight_layout()
plt.show()

T=  100 error = 0.1856
T=  250 error = 0.1613
T=  500 error = 0.1027
T= 1000 error = 0.0827
T= 2000 error = 0.0513
T= 5000 error = 0.0311
T=10000 error = 0.0162

Příklad ve velkém měřítku na hardwaru

Předchozí simulace potvrzuje, že lokální Pauliho stínová tomografie obnoví správné pozorovatelné na bezšumovém stavovém vektoru. Spuštění stejného protokolu se 100 qubity na skutečném hardwaru přináší dvě výzvy, které se v simulaci neobjevují: chyby hradel a chyby odečtu se kumulují v hlubokém obvodu GHZ a nalezení optimálního rozložení qubitů vyžaduje prohledávání propojovacího grafu zařízení místo ručního výběru rozložení.

K řešení první výzvy použij detekci chyb s nízkou režií pomocí prostoročasových kódů [6]. Malý počet pomocných (ancilla) qubitů sousedících se stromem GHZ se používá jako paritní kontroly. Každý ancilla qubit se před měřením provázá se dvěma svými sousedy z GHZ, takže jediná bitflip chyba na kterémkoli z nich převrátí výsledek ancilly z 0 na 1. Snímky, ve kterých některá kontrolní ancilla vrátí 1, se zahodí, čímž zůstane čistší podmnožina, ze které se odhadne $\langle Z_i Z_{i+1}\rangle$.

Druhá výzva se řeší prohledáváním kandidátních rozložení stromu GHZ a výběrem toho, které maximalizuje pokrytí paritními kontrolami, tedy podíl vodičů obvodu monitorovaných alespoň jednou kontrolou, při přijatelném zvýšení hloubky obvodu.

Kroky 1–4 (provedené v jediném bloku kódu)

Stejný čtyřkrokový postup se nyní aplikuje na 100qubitový stav GHZ na skutečném kvantovém hardwaru a přidávají se dvě hardwarově specifické vlastnosti, které v simulaci nevznikají:

• Krok 1 charakterizuje šum backendu (chyby hradel, chyby odečtu a časy T2), aby se nespolehlivé qubity a hrany vyloučily z rozložení obvodu.

• Krok 2 prohledává možná rozložení stromu GHZ, aby našel takové, které maximalizuje pokrytí paritními kontrolami při přijatelné hloubce obvodu — a nahrazuje tak triviální řetězec použitý v simulaci.

• Krok 3 sestaví stínové obvody (jeden pro každou náhodnou Pauliho bázi), transpiluje je na hradla nativní pro hardware a odešle je primitivu Sampler s shots=8 (každý obvod vytvoří osm nezávislých bitových řetězců).

• Krok 4 postselektuje snímky, jejichž kontrolní qubity všechny vrátily 0 (žádná detekovaná chyba), a poté odhadne $\langle Z_i Z_{i+1}\rangle$ s touto postselekcí i bez ní, aby ukázal zlepšení díky detekci chyb.

# ── Step 1: Map classical inputs to a quantum problem ─────────────────────────
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)
coupling_map = backend.target.build_coupling_map()
n_total = backend.num_qubits

thresh_cz, thresh_meas, thresh_t2 = 0.025, 0.15, 10
bad_edges = bad_cz(backend.target, threshold=thresh_cz)
bad_nodes_readout = bad_readout(backend.target, threshold=thresh_meas)
dead_qubits = bad_readout(backend.target, threshold=0.4)
bad_nodes = list(
    set(bad_nodes_readout)
    | set(bad_coherence(backend.target, threshold=thresh_t2))
)

# ── Step 2: Optimize for quantum hardware execution ───────────────────────────
# Search over starting qubits and random node-skip sets to find the GHZ layout
# with the best parity-check coverage within an acceptable circuit depth.
ghz_size = 100
max_skips, shuffles, max_depth_increase = 10, 200, 10
w_idle, w_gate = 0.2, 0.8

# Find the root that yields the shallowest GHZ — exclude bad_nodes from the start
best_root = None
base_depth = float("inf")
for root in range(backend.num_qubits):
    if root in bad_nodes:
        continue
    qc, ghz_qubits, _ = parallel_ghz(
        root, ghz_size, backend, bad_edges, bad_nodes
    )
    if len(ghz_qubits) != ghz_size:
        continue
    depth = qc.depth(lambda x: x.operation.num_qubits == 2)
    if depth < base_depth:
        best_root, base_depth = root, depth
if best_root is None:
    raise Exception(
        "No qualifying GHZ root layout found. Relax error thresholds."
    )

qc, ghz_qubits, layers = parallel_ghz(
    best_root, ghz_size, backend, bad_edges, bad_nodes
)

degree_two_nodes = [
    i
    for i in ghz_qubits
    if all(n in ghz_qubits for n in coupling_map.neighbors(i))
    and len(coupling_map.neighbors(i)) >= 2
]

best_covered_fraction = -1
best_qc = best_checks = best_parities = best_layers = best_ghz_qubits = None

for num_skips in range(max_skips):
    for _ in range(shuffles):
        skip_trial = list(
            rng.choice(degree_two_nodes, num_skips, replace=False)
        )
        qc, ghz_qubits, layers = parallel_ghz(
            best_root, ghz_size, backend, bad_edges, skip_trial + bad_nodes
        )
        if len(ghz_qubits) != ghz_size:
            continue
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)
        checks, parities = [], []
        for ancilla, neighbors in get_low_overhead_ancillas(
            coupling_map, ghz_qubits
        ).items():
            if ancilla in dead_qubits:
                continue
            good_neighbors = [
                n
                for n in neighbors
                if [ancilla, n] not in bad_edges
                and [n, ancilla] not in bad_edges
            ]
            if len(good_neighbors) < 2:
                continue
            checks.append(ancilla)
            parities.append((good_neighbors[0], good_neighbors[1]))
            qc.cx(good_neighbors[0], ancilla)
            qc.cx(good_neighbors[1], ancilla)
        covered_fraction = weighted_coverage(
            layers=layers, parities=parities, w_idle=w_idle, w_gate=w_gate
        )
        if (
            covered_fraction > best_covered_fraction
            and depth <= base_depth + max_depth_increase
        ):
            best_covered_fraction = covered_fraction
            (
                best_qc,
                best_ghz_qubits,
                best_checks,
                best_parities,
                best_layers,
            ) = qc, ghz_qubits, checks, parities, layers

qc, ghz_qubits, checks, parities, layers = (
    best_qc,
    best_ghz_qubits,
    best_checks,
    best_parities,
    best_layers,
)
if len(ghz_qubits) != ghz_size:
    raise Exception("No GHZ found. Relax error thresholds.")

print(f"GHZ qubits: {ghz_qubits} ({len(ghz_qubits)})")
print(f"Check qubits: {checks} ({len(checks)})")
print(
    "Covered fraction (no idle): ",
    weighted_coverage(
        layers=layers, parities=parities, w_idle=0.0, w_gate=1.0
    ),
)

# ── Step 3: Execute using Qiskit primitives ───────────────────────────────────
# Build one shadow circuit per random Pauli basis, each repeated for shots_per_basis
# independent bitstrings. Transpile to hardware-native gates, then submit using the
# Sampler primitive. Each circuit yields shots_per_basis snapshots in that basis.
n_hw = 1000
shots_per_basis = 8  # multiple shots per basis circuit
shadow_circs, hw_bases = build_shadow_circuits(qc, n_hw, ghz_qubits, checks)
sampler = Sampler(backend)
sampler.options.environment.job_tags = ["TUT_STGHZS"]
pm = generate_preset_pass_manager(optimization_level=1, backend=backend)
isa_circuit = pm.run(shadow_circs)
job = sampler.run(isa_circuit, shots=shots_per_basis)
result = job.result()

# ── Step 4: Post-process and return result in desired classical format ─────────
# Filter snapshots whose check qubits all read 0 (no detected error), then
# estimate <ZiZi+1> with and without the error-detection postselection.
snapshots_hw = parse_hw_results_w_checks(result, hw_bases, ghz_qubits, checks)
snapshots_kept = [
    (ghz_bits, check_bits, bases)
    for (ghz_bits, check_bits, bases) in snapshots_hw
    if all(b == 0 for b in check_bits)
]
snapshots_kept_adapted = [
    (adapt_to_flat_bits(ghz_bits, ghz_qubits, n_total), bases)
    for (ghz_bits, check_bits, bases) in snapshots_kept
]
snapshots_hw_adapted = [
    (adapt_to_flat_bits(ghz_bits, ghz_qubits, n_total), bases)
    for (ghz_bits, check_bits, bases) in snapshots_hw
]

print("Shadow snapshots collected:", len(snapshots_hw))
print("Shadow snapshots kept post error-detection:", len(snapshots_kept))

n_groups = min(5, len(snapshots_kept))  # groups for median-of-means
ZZ_hw = estimate_zz_nn_hw(snapshots_hw_adapted, ghz_qubits, n_total, n_groups)
ZZ_kept = estimate_zz_nn_hw(
    snapshots_kept_adapted, ghz_qubits, n_total, n_groups
)

# Plot <ZiZi+1> before and after error detection
fig, axes = plt.subplots(1, 2, figsize=(13, 4))

axes[0].plot(ZZ_hw, "o-", color="#e05c5c", markersize=4)
axes[0].axhline(1.0, color="gray", ls="--", alpha=0.7, label="Ideal")
axes[0].set_ylim(-0.6, 3.0)
axes[0].set_title(r"$\langle Z_i Z_{i+1} \rangle$ (without error detection)")
axes[0].set_xlabel("GHZ qubit pair")
axes[0].legend()
axes[0].grid(alpha=0.3)

axes[1].plot(ZZ_kept, "o-", color="#e05c5c", markersize=4)
axes[1].axhline(1.0, color="gray", ls="--", alpha=0.7, label="Ideal")
axes[1].set_ylim(-0.6, 3.0)
axes[1].set_title(r"$\langle Z_i Z_{i+1} \rangle$ (with error detection)")
axes[1].set_xlabel("GHZ qubit pair")
axes[1].legend()
axes[1].grid(alpha=0.3)

plt.tight_layout()
plt.show()

print("Before detection: <ZiZi+1>= ", float(np.average(ZZ_hw)))
print("After detection: <ZiZi+1>= ", float(np.average(ZZ_kept)))

GHZ qubits: [57, 47, 67, 46, 66, 48, 45, 65, 49, 44, 64, 38, 43, 77, 29, 42, 85, 28, 56, 41, 84, 30, 27, 36, 86, 31, 21, 87, 32, 20, 88, 33, 22, 97, 89, 34, 23, 107, 78, 39, 35, 16, 106, 90, 69, 53, 19, 24, 3, 108, 105, 91, 70, 52, 15, 25, 2, 109, 104, 92, 71, 54, 51, 14, 4, 1, 110, 103, 98, 93, 58, 55, 13, 5, 0, 118, 96, 72, 59, 12, 6, 129, 102, 73, 11, 7, 128, 101, 74, 10, 8, 127, 100, 9, 126, 116, 125, 121, 124, 120] (100)
Check qubits: [68, 37, 50, 63, 83, 17, 26, 18, 117, 111, 75] (11)
Covered fraction (no idle):  0.5454545454545454
Shadow snapshots collected: 8000
Shadow snapshots kept post error-detection: 566

Before detection: <ZiZi+1>=  0.573749999999951
After detection: <ZiZi+1>=  0.8817377312951776

Interpretace výsledků

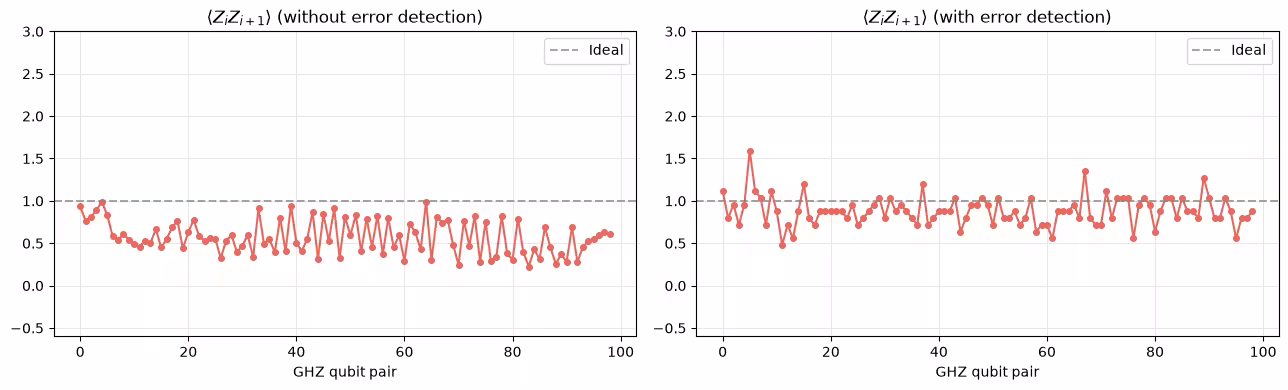

Dva grafy ukazují $\langle Z_i Z_{i+1}\rangle$ odhadnuté ze stínové tomografie pro každou dvojici sousedních qubitů ve 100qubitovém řetězci GHZ, před postselekcí a po postselekci na paritních kontrolách.

Pro ideální stav GHZ jsou všechny korelátory nejbližších sousedů rovny $1$. Na hardwaru šum snižuje surové odhady a zavádí rozptyl mezi qubity. Po detekci chyb jsou odstraněny snímky, ve kterých nastala alespoň jedna detekovatelná chyba, a zbývající odhady se přiblíží k $1$ se sníženým rozptylem, což odpovídá čistšímu efektivnímu stavu.

Zlepšení po detekci chyb je v souladu s tím, že kontroly odhalují skutečné chyby.

Další kroky

Další informace najdeš v těchto zdrojích:

Doporučení

• Obecná formulace kvantové informace
• Tutoriál Detekce chyb s nízkou režií pomocí prostoročasových kódů
• Dokumentace API doplňku Qiskit Paulice

Reference

• [1] Huang, H. Y., Kueng, R., & Preskill, J. (2020). Predicting many properties of a quantum system from very few measurements. Nature Physics, 16, 1050–1057.

• [2] Zhao, A., Rubin, N. C., & Miyake, A. (2021). Fermionic partial tomography via classical shadows. Phys. Rev. Lett., 127, 110504.

• [3] Low, G. H. (2022). Classical shadows of fermions with particle number symmetry. arXiv:2208.08964.

• [4] Bertoni, C., Haferkamp, J., Hinsche, M. et al. (2024). Shallow Shadows: Expectation Estimation Using Low-Depth Random Clifford Circuits. Phys. Rev. Lett., 133, 020602.

• [5] Hu, H.-Y., Gu, A., Majumder, S. et al. (2025). Demonstration of robust and efficient quantum property learning with shallow shadows. Nature Communications, 16, 2943.

• [6] Martiel, S. & Javadi-Abhari, A. (2025). Low-overhead error detection with spacetime codes. arXiv:2504.15725. © IBM Corp. 2026
